TLC7524CN - TI

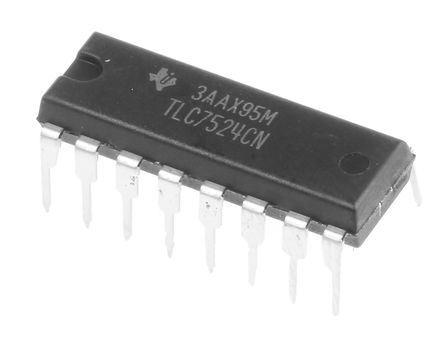

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLC7524CN
Производитель

TI
Чип воркер Часть №

CW1566592
Категория

Преобразователь DA
Упаковка

DIP-16
Описание

TEXAS INSTRUMENTS TLC7524CN Digital to Analog Converter, 8Bit, 10MSPS, Parallel, 4.75V to 5.25V, 14.5V to 15.5V, DIP, 16Pins
даташит

Datasheet

Способ оплаты и доставка

TLC7524CN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLC7524CN Преобразователь DA характеристики

Атрибут	Значение атрибута

Часть №	TLC7524CN
Производитель	TI
Чип воркер Часть №	CW1566592
Категория	Преобразователь DA
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Напряжение Питания (DC)	15.0V (max)
Рабочее Напряжение	4.75V ~ 4.25V
Количество Выходных Интерфейсов	1 Output
Ток Питания	2 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	5 mW
Частота Выборки	10.0 mHz
Потребляемая Мощность	5 mW
Входная Ёмкость	5 pF
Защита от Перегрева	No
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	5 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	15.5 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TLC7524CN Описание продукта

The TLC7524CN is a 8-bit Multiplying Digital to Analogue Converter designed for easy interface to most popular microprocessors. It has input latches and load cycles similar to the write cycles of a random access memory. Segmenting the high-order bits minimizes glitches during changes in the most significant bits, which produce the highest glitch impulse. It has fast control signalling for digital signal-processor applications including interface with TMS320. The device provides accuracy to 1/2 LSB without the need for thin-film resistors or laser trimming, while dissipating less than 5mW typically. Featuring operation from a 5 to 15V single supply, this DAC interfaces easily to most microprocessor buses or output ports. The 2 or 4-quadrant multiplying makes it an ideal choice for many microprocessor-controlled gain-setting and signal-control applications. This is interchangeable with AD7524, PMI PM-7524 and micropower systems MP7524.
Easily interfaced to microprocessors
On-chip data latches
Monotonic over the entire A/D conversion range
Segmented high-order bits ensure low-glitch output
CMOS technology
Green product and no Sb/Br
