TLC7135CDW - TI

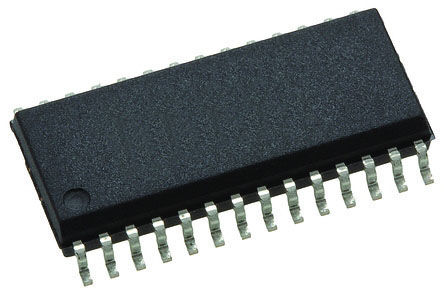

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLC7135CDW
Производитель

TI
Чип воркер Часть №

CW8936359
Категория

Преобразователь AD
Упаковка

SOIC-28
Описание

TEXAS INSTRUMENTS TLC7135CDW Analog to Digital Converter, 14Bit, 3KSPS, 4V, 6V, SOIC
даташит

Datasheet

Способ оплаты и доставка

TLC7135CDW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLC7135CDW Преобразователь AD характеристики

Атрибут	Значение атрибута

Часть №	TLC7135CDW
Производитель	TI
Чип воркер Часть №	CW8936359
Категория	Преобразователь AD
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Напряжение Питания (DC)	4.00V (min)
Выходное Напряжение	5 V
Ток Питания	1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	14 Bit
Рассеяние Мощности	5 mW
Частота Выборки	3 KSPS
Потребляемая Мощность	5 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Количество входных каналов	1 Channel
Напряжение питания	4V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	4 V
	Развернуть все
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Вес	0.0116927048872 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17

TLC7135CDW Описание продукта

The TLC7135CDW is a 4-1/2-digit dual-slope-integrating Analog-to-digital Converter (ADC) designed to provide interfaces to both a microprocessor and a visual display. The digit-drive outputs D1 through D4 and multiplexed binary-coded-decimal outputs B1/B2/B4/B8 provide an interface for LED or LCD decoder/drivers as well as microprocessors. It offers 50ppm resolution with a maximum linearity error of one count. The zero error is less than 10µV and zero drift is less than 0.5µV/°C. Source-impedance errors are minimized by low input current. Rollover error is limited to ±l;1 count. The BUSY, STROBE\, RUN/HOLD\, OVER RANGE and UNDER RANGE control signals support microprocessor-based measurement systems. The control signals also can support remote data acquisition systems with data transfer through universal asynchronous receiver transmitters (UARTs).
Zero reading for 0V input
Precision null detection with true polarity at zero
True differential input
Multiplexed binary-coded-decimal output
Control signals allow interfacing with UARTs or microprocessors
Auto ranging capability with over and under-range signals
TTL-compatible outputs
Green product and no Sb/Br
