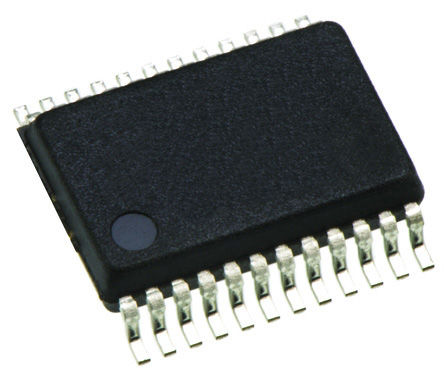

TLC5926IDBQR - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLC5926IDBQR
Производитель

TI
Чип воркер Часть №

CW28114134
Категория

Драйвер LED
Упаковка

SSOP-24
Описание

TEXAS INSTRUMENTS TLC5926IDBQR Led Driver, 16Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 17V/120mA out, SSOP-24
даташит

Datasheet

Способ оплаты и доставка

TLC5926IDBQR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLC5926IDBQR Драйвер LED характеристики

Атрибут	Значение атрибута

Часть №	TLC5926IDBQR
Производитель	TI
Чип воркер Часть №	CW28114134
Категория	Драйвер LED
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	20000 mA
Количество Стежков	24 Position
Рассеяние Мощности	1.6 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	120 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 5.5V
	Развернуть все
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Вес	0.0020720100832 kg
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TLC5926IDBQR Описание продукта

The TLC5926IDBQR is a 16-channel constant-current LED Sink Driver for LED displays with open-load, shorted-load, over-temperature detection and constant-current control. It contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. At the TLC592x output stage, 16 regulated-current ports provide uniform and constant current for driving LEDs within a wide range of VF (forward voltage) variations. Used in systems designed for LED display applications (for example, LED panels), TLC592x provides great flexibility and device performance. Users can adjust the output current from 5 to 120mA through an external resistor, Rext, which gives flexibility in controlling the light intensity of LEDs. It is designed for up to 17V at the output port. The high clock frequency, 30MHz, also satisfies the system requirements of high-volume data transmission.
Output current adjusted by external resistor
Constant output current invariant to load voltage change
Open-load and shorted-load detection
256-Step programmable global current gain
Schmitt-trigger input
Thermal shutdown for over-temperature protection
Green product and no Sb/Br
