TLC274AID - TI

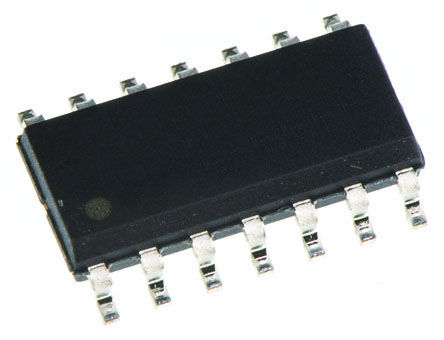

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLC274AID
Производитель

TI
Чип воркер Часть №

CW43292164
Категория

Операционный усилитель
Упаковка

SOIC-14
Описание

TEXAS INSTRUMENTS TLC274AID Operational Amplifier, Quad, 4 Amplifier, 2.6MHz, 3.6V/µs, 4V to 16V, SOIC, 14Pins
даташит

Datasheet

Способ оплаты и доставка

TLC274AID Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLC274AID Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	TLC274AID
Производитель	TI
Чип воркер Часть №	CW43292164
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	16.0 V
Выходной Ток	≤30 mA
Ток Питания	3.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	0.95 W
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	1.80 µV/K
Ширина Ленты	2.6 MHz
Скорость Нарастания	3.60 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.7 MHz
Входное Напряжение Смещения	900 µV
Входной Ток Смещения	0.7 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	2.2 MHz
Рассеиваемая Мощность (Макс)	950 mW
Минимальный диапазон CMRR	65 dB
Напряжение питания	4V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4 V
	Развернуть все
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TLC274AID Описание продукта

The TLC274AID is a quad precision Operational Amplifier combines a wide range of input offset voltage grades with low offset voltage drift, high input impedance, low noise and speeds approaching that of general-purpose BiFET devices. This device uses Texas Instruments silicon-gate LinCMOS™ technology, which provides offset voltage stability far exceeding the stability available with conventional metal-gate processes. The extremely high input impedance, low bias currents and high slew rates make this device ideal for applications which have previously been reserved for BiFET and NFET products. These advantages, in combination with good common-mode rejection and supply voltage rejection, make this device a good choice for new state-of-the-art designs as well as for upgrading existing designs. In general, many features associated with bipolar technology are available on LinCMOS™ operational amplifier, without the power penalties of bipolar technology.
Single-supply operation
Common-mode input voltage range extends below the negative rail
Output voltage range includes negative rail
ESD-protection circuitry
Designed-in latch-up immunity
Input offset voltage drift - Typically 0.1µV/month, including the first 30 days
25nV/√Hz at f=1kHz Typical low noise
10¹² Typical high input impedance
Green product and no Sb/Br
