TLC271BCP - TI

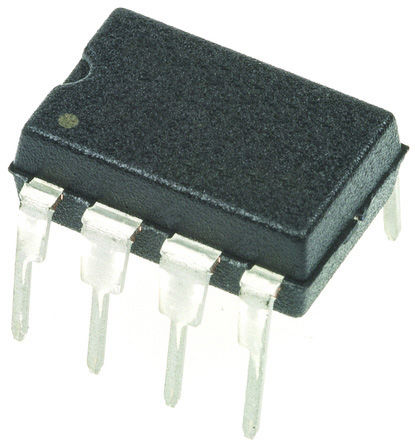

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TLC271BCP
Производитель

TI
Чип воркер Часть №

CW39544100
Категория

Операционный усилитель
Упаковка

PDIP-8
Описание

TEXAS INSTRUMENTS TLC271BCP Operational Amplifier, Single, 1 Amplifier, 1.7MHz, 3.6V/µs, 3V to 16V, DIP, 8Pins
даташит

Datasheet

Способ оплаты и доставка

TLC271BCP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TLC271BCP Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	TLC271BCP
Производитель	TI
Чип воркер Часть №	CW39544100
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Выходной Ток	≤30 mA
Ток Питания	950 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	1 W
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	1.80 µV/K
Ширина Ленты	1.7 MHz
Скорость Нарастания	3.60 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.7 MHz
Входное Напряжение Смещения	390 µV
Входной Ток Смещения	.7 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2.2 MHz
Рассеиваемая Мощность (Макс)	1000 mW
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 16V
	Развернуть все
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

TLC271BCP Описание продукта

description
The TLC271 operational amplifier combines a wide range of input offset voltage grades with low offset voltage drift and high input impedance. In addition, the TLC271 offers a bias-select mode that allows the user to select the best combination of power dissipation and ac performance for a particular application. These devices use Texas Instruments silicon-gate LinCMOS technology, which provides offset voltage stability far exceeding the stability available with conventional metal-gate processes.
Input Offset Voltage Drift...Typically 0.1 µV/Month, Including the First 30 Days
Wide Range of Supply Voltages Over Specified Temperature Range:
0°C to 70°C...3 V to 16 V
–40°C to 85°C...4 V to 16 V
–55°C to 125°C...5 V to 16 V
Single-Supply Operation
Common-Mode Input Voltage Range Extends Below the Negative Rail (C-Suffix and I-Suffix Types)
Low Noise. . . 25 nV/√HzTypically at f = 1 kHz (High-Bias Mode)
Output Voltage Range Includes Negative Rail
High Input Impedance...1012ΩTyp
ESD-Protection Circuitry
Small-Outline Package Option Also Available in Tape and Reel
Designed-In Latch-Up Immunity

Развернуть все
