TL16C550CPFB - TI

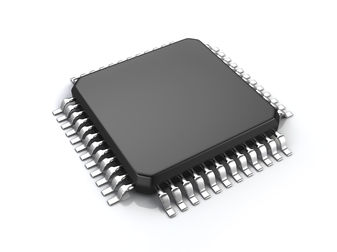

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TL16C550CPFB
Производитель

TI
Чип воркер Часть №

CW42511533
Категория

Чип интерфейса UART
Упаковка

TQFP-48
Описание

TEXAS INSTRUMENTS TL16C550CPFB UART Interface, 1Channel, 1Mbps, 3V, 3.6V, TQFP, 48Pins
даташит

Datasheet

Способ оплаты и доставка

TL16C550CPFB Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TL16C550CPFB Чип интерфейса UART характеристики

Атрибут	Значение атрибута

Часть №	TL16C550CPFB
Производитель	TI
Чип воркер Часть №	CW42511533
Категория	Чип интерфейса UART
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	5.00V, 3.30V
Ток Питания	8 mA
Количество Каналов	1 Channel
Количество Стежков	48 Position
Скорость Передачи Данных	1.00 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
	Развернуть все
Длина	7 mm
Ширина	7 mm
Высота	1 mm
Вес	0.0021985623628 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

TL16C550CPFB Описание продукта

The TL16C550C and the TL16C550CI are functional upgrades of the TL16C550B asynchronous communications element (ACE), which in turn is a functional upgrade of the TL16C450. Functionally equivalent to the TL16C450 on power up (character or TL16C450 mode), the TL16C550C and the TL16C550CI, like the TL16C550B, can be placed in an alternate FIFO mode. This relieves the CPU of excessive software overhead by buffering received and transmitted characters. The receiver and transmitter FIFOs store up to 16 bytes including three additional bits of error status per byte for the receiver FIFO. In the FIFO mode, there is a selectable autoflow control feature that can significantly reduce software overload and increase system efficiency by automatically controlling serial data flow using RTS\ output and CTS\ input signals.
The TL16C550C and TL16C550CI perform serial-to-parallel conversions on data received from a peripheral device or modem and parallel-to-serial conversion on data received from its CPU. The CPU can read the ACE status at any time. The ACE includes complete modem control capability and a processor interrupt system that can be tailored to minimize software management of the communications link.
Both the TL16C550C and the TL16C550CI ACE include a programmable baud rate generator capable of dividing a reference clock by divisors from 1 to 65535 and producing a 16× reference clock for the internal transmitter logic. Provisions are included to use this 16× clock for the receiver logic. The ACE accommodates a 1-Mbaud serial rate (16-MHz input clock) so that a bit time is 1 µs and a typical character time is 10 µs (start bit, 8 data bits, stop bit).
Two of the TL16C450 terminal functions on the TL16C550C and the TL16C550CI have been changed to TXRDY\ and RXRDY\, which provide signaling to a DMA controller.
