TL054CN - TI

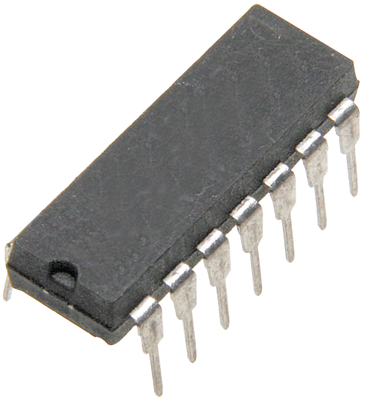

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TL054CN
Производитель

TI
Чип воркер Часть №

CW6402163
Категория

Операционный усилитель
Упаковка

DIP-14
Описание

TEXAS INSTRUMENTS TL054CN Operational Amplifier, Quad, 4 Amplifier, 3MHz, 17.8V/µs, ± 5V to ± 15V, DIP, 14Pins
даташит

Datasheet

Способ оплаты и доставка

TL054CN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TL054CN Операционный усилитель характеристики

Атрибут	Значение атрибута

Часть №	TL054CN
Производитель	TI
Чип воркер Часть №	CW6402163
Категория	Операционный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	15.0 V
Рабочее Напряжение	5V ~ 15V
Выходной Ток	≤80 mA
Ток Питания	8.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	65 dB
Входной Дрейф Смещения	23.0 µV/K
Ширина Ленты	3 MHz
Скорость Нарастания	20.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2.7 MHz
Входное Напряжение Смещения	560 µV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2.7 MHz
Минимальный диапазон CMRR	65 dB
Напряжение питания (Макс)	15 V
	Развернуть все
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

TL054CN Описание продукта

The TL054CN is a quad enhanced JFET-input precision Operational Amplifier offers improved DC and AC characteristics over the TL07x and TL08x families of BiFET operational amplifier. On-chip Zener trimming of offset voltage yields precision grades as low as 1.5mV (TL051A) for greater accuracy in dc-coupled applications. Texas Instruments improved BiFET process and optimized designs also yield improved bandwidth and slew rate without increased power consumption. The TL05x devices are pin-compatible with the TL07x and TL08x and can be used to upgrade existing circuits or for optimal performance in new designs. BiFET operational amplifiers offer the inherently higher input impedance of the JFET-input transistors, without sacrificing the output drive associated with bipolar amplifiers. This makes them better suited for interfacing with high-impedance sensors or very low-level AC signals.
Direct upgrades to TL07x and TL08x BiFET operational amplifiers
Faster slew rate without increased power consumption
On-chip offset-voltage trimming for improved DC performance
23µV/°C Typical offset drift
Green product and no Sb/Br
