THS7374IPW - TI

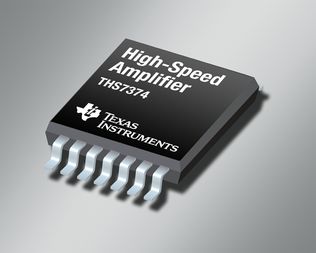

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

THS7374IPW
Производитель

TI
Чип воркер Часть №

CW18971477
Категория

Видеоусилитель
Упаковка

TSSOP-14
Описание

TEXAS INSTRUMENTS THS7374IPW Buffer Amplifier, 4 Amplifiers, 9.5MHz, 130V/µs, 2.85V to 5.5V, TSSOP, 14Pins
даташит

Datasheet

Способ оплаты и доставка

THS7374IPW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

THS7374IPW Видеоусилитель характеристики

Атрибут	Значение атрибута

Часть №	THS7374IPW
Производитель	TI
Чип воркер Часть №	CW18971477
Категория	Видеоусилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Выходной Ток	90 mA
Ток Питания	10 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	870 mW
Скорость Нарастания	130 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	9.5 MHz
Усиление	6.00 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	9.5 MHz
Gain Bandwidth	9.5 MHz
Рассеиваемая Мощность (Макс)	870 mW
Напряжение питания	2.85V ~ 5.5V
	Развернуть все
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15

THS7374IPW Описание продукта

The THS7374IPW is a 4-channel SDTV (component and composite) Video Amplifier with 9.5MHz filters and 6dB gain. It incorporates a sixth-order Butterworth filter (able to be bypassed) which is useful as a digital-to-analog converter (DAC) reconstruction filter or an analog-to-digital converter (ADC) anti-aliasing filter. The 9.5MHz filter is a perfect choice for SDTV video that includes composite (CVBS) and s-video. As part of the THS7374 flexibility, the input can be configured for either AC or DC-coupled inputs. The 300mV output level shift allows for a full sync dynamic range at the output with 0V input. The AC-coupled modes include a transparent sync-tip clamp option for CVBS, Y and G"B"R" signals with sync. AC-coupled biasing for C"/P"B/P"R channels can easily be achieved by adding an external resistor. The THS7374 is the perfect choice for all video buffer applications. Its rail-to-rail output stage with 6dB gain allows for both AC and DC line driving.
Versatile input biasing
Rail-to-rail output
Built-in 6dB gain (2V/V)
Output swings within 100mV from the rails to allow AC or DC output coupling
Supports driving 2 lines per channel
Low differential gain/phase of 0.15%/0.3°
Low 9.6mA at 3.3V total quiescent current
0.1µA Disabled supply current function
150MHz (-3dB) Filter bypass mode
Green product and no Sb/Br
