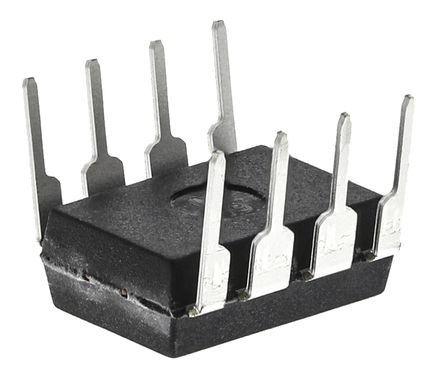

TDE1798DP - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TDE1798DP
Производитель

ST Microelectronics
Чип воркер Часть №

CW2406700
Категория

Контролер нагрузки
Упаковка

DIP-8
Описание

TDE Series 1Channel 45V Through Hole High Side Power Switch - MDIP-8
даташит

Datasheet

Способ оплаты и доставка

TDE1798DP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TDE1798DP Контролер нагрузки характеристики

Атрибут	Значение атрибута

Часть №	TDE1798DP
Производитель	ST Microelectronics
Чип воркер Часть №	CW2406700
Категория	Контролер нагрузки
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	50.0 mV
Выходное Напряжение	1.00 V
Выходной Ток	500 mA
Ток Питания	6.5 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Выходной ток (Макс)	500 mA
Выходной ток (мин)	0.5 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	6.35 V
	Развернуть все
Длина	10.92 mm
Ширина	6.6 mm
Высота	3.32 mm
Толщина	3.32 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TDE1798DP Описание продукта

The TDE1798DP is an Intelligent Power Switch IC delivering high currents and capable of driving any type of loads. The output is protected from short-circuits with the positive supply or ground. In addition thermal shut down is provided to keep the IC from overheating. If internal dissipation becomes too high, the driver will shut down to prevent excessive heating. The output stays null after the overload is off, if the reset input is low. If high, the output will alternatively switch on and off until the overload is removed. Higher current can be obtained by paralleling the outputs of several devices. In this case, the device scan is reactivated simultaneously after an over load if their reset input are connected in parallel. The device operates over a wide range of supply voltages from standard ±15 operational amplifier supplies to the single ±6 or +35V used for industrial electronic systems. Input voltage can be higher than the VCC. The output is low in open ground conditions.
No need for external clamping diode for demagnetization energy up to 150mJ
Sink and source alarm outputs
Several devices can be connected in parallel
Input voltage can be higher than Vcc
Differential inputs for any logic system compatibility
500mA High output current
Internal thermal protection with external reset and synchronization capability
Output voltage can be lower than ground for fast inductive load demagnetization
Open ground protection
