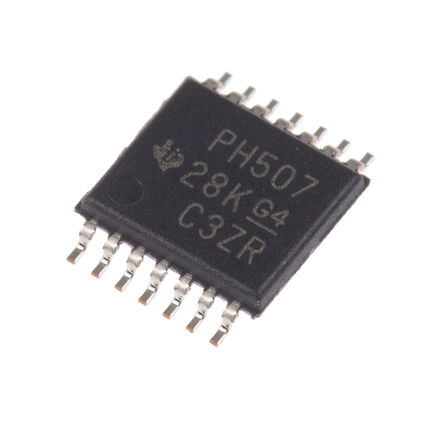

TCA6507PW - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TCA6507PW
Производитель

TI
Чип воркер Часть №

CW6899704
Категория

Драйвер LED
Упаковка

TSSOP-14
Описание

Led Driver, 7Outputs, I2C, PWM Dimming, 1.65V-3.6V in, 400kHz switch, 5.5V/40mA out, TSSOP-14
даташит

Datasheet

Способ оплаты и доставка

TCA6507PW Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TCA6507PW Драйвер LED характеристики

Атрибут	Значение атрибута

Часть №	TCA6507PW
Производитель	TI
Чип воркер Часть №	CW6899704
Категория	Драйвер LED
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Частота	100kHz,400kHz
Напряжение Питания (DC)	1.65V ~ 3.60V
Количество Выходных Интерфейсов	7 Output
Входное Напряжение (DC)	1.65V ~ 3.60V
Выходное Напряжение	5.5 V
Выходной Ток	40 mA
Количество Стежков	14 Position
Частота Переключения	400 kHz
Максимальное входное напряжение	3.6 V
Входное напряжение (мин)	1.65 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Входное напряжение	1.65V ~ 3.6V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99

TCA6507PW Описание продукта

The TCA6507PW is a low-voltage 7-bit I²C and SMBus LED Driver with intensity control and shutdown. Designed to control LEDs via the I²C interface (serial clock (SCL), serial data (SDA)). Without this device, the microprocessor or microcontroller must be actively involved in turning on and off the LEDs (per the required dimming rate), which uses valuable processor time and the overloads I²C bus. The TCA6507 alleviates this issue by limiting the number of operations required by the processor in blinking LEDs and thus, helps to create a more efficient system. This device can be used for driving LEDs and for general-purpose parallel output expansion. The TCA6507 has three select registers, which can be used to configure each LED output into one of seven different operating modes. At power on, the outputs are in high impedance.
Open-drain outputs directly drive LEDs
Can be configured into two independent banks of LED drivers
LED intensity set using pulse width modulation
6 Steps of maximum intensity control from fully-off to fully-on states
Schmitt-trigger action allows slow input transition & better switching noise immunity at inputs
Internal power-on reset
Internal oscillator requires no external components
Green product and no Sb/Br
