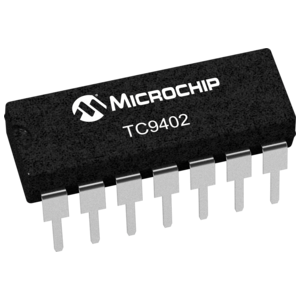

TC9402CPD - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC9402CPD
Производитель

Microchip
Чип воркер Часть №

CW11486180
Категория

Цифро-аналоговый преобразователь
Упаковка

PDIP-14
Описание

MICROCHIP TC9402CPD Voltage to Frequency Converter, 100kHz, 1Hz to 100kHz, 0.25%, ± 4V to ± 7.5V, DIP, 14Pins
даташит

Datasheet

Способ оплаты и доставка

TC9402CPD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC9402CPD Цифро-аналоговый преобразователь характеристики

Атрибут	Значение атрибута

Часть №	TC9402CPD
Производитель	Microchip
Чип воркер Часть №	CW11486180
Категория	Цифро-аналоговый преобразователь
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Частота	100 kHz
Номинальная Мощность	27 mW
Выходное Напряжение	≤23.0 V
Выходной Ток	10 mA
Ток Питания	3.00 mA
Количество Стежков	14 Position
Потребляемая Мощность	27 mW
Ширина Ленты	100 kHz
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.7.5 VDC
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	8 V
	Развернуть все
Длина	19.05 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TC9402CPD Описание продукта

GENERAL DESCRIPTION
The TC9400/TC9401/TC9402 are low-cost voltage-to-frequency (V/F) converters utilizing low power CMOS technology. The converters accept a variable analog input signal and generate an output pulse train whose frequency is linearly proportional to the input voltage.
FEATURES
Voltage-to-Frequency
■ Choice of Guaranteed Linearity:
TC9401 ......................................................... 0.01%
TC9400 ......................................................... 0.05%
TC9402 ......................................................... 0.25%
■ DC to 100 kHz (F/V) or 1Hz to 100kHz (V/F)
■ Low Power Dissipation .......................... 27mW Typ
■ Single/Dual Supply Operation .................................+ 8V to + 15V or ±4V to ±7.5V
■ Gain Temperature Stability ..........±25 ppm/°C Typ
■ Programmable Scale Factor
Frequency-to-Voltage
■ Operation ........................................... DC to 100 kHz
■ Choice of Guaranteed Linearity:
TC9401 ......................................................... 0.02%
TC9400 ......................................................... 0.05%
TC9402 ......................................................... 0.25%
■ Programmable Scale Factor
APPLICATIONS
■ µP Data Acquisition
■ 13-Bit Analog-to-Digital Converters
■ Analog Data Transmission and Recording
■ Phase-Locked Loops
■ Frequency Meters/Tachometer
■ Motor Control
■ FM Demodulation
