TC4468COE - Microchip

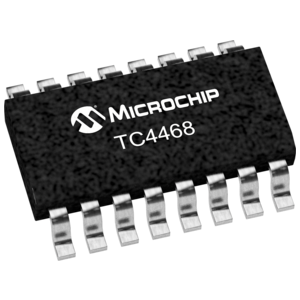

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4468COE
Производитель

Microchip
Чип воркер Часть №

CW13283796
Категория

Драйвер FET
Упаковка

SOIC-16
Описание

MOSFET DRVR 1.2A 4Out Lo Side Non-Inv 16Pin SOIC W Tube
даташит

Datasheet

Способ оплаты и доставка

TC4468COE Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4468COE Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4468COE
Производитель	Microchip
Чип воркер Часть №	CW13283796
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	15 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.2 A
Ток Питания	4.00 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	760 mW
Время Нарастания	25 ns
Время падения	25 ns
Время падения (Макс)	25 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	760 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	10.49 mm
Ширина	7.59 mm
Высота	2.39 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TC4468COE Описание продукта

The TC4468COE is a logic-input CMOS Quad Driver with 1.2A peak drive capability. Unlike other MOSFET driver, this device has two inputs for each output. The input is configured as logic gates - NAND. The TC4468 driver can continuously source up to 250mA into ground referenced loads. This device is ideal for direct driving low current motors or driving MOSFETs in H-bridge configuration for higher current motor drive. Having the logic gates onboard the driver can help to reduce component count in many designs The TC4468 device is very robust and highly latch-up resistant. It can tolerate up to 5V of noise spiking on the ground line and can handle up to 0.5A of reverse current on the driver outputs.
1.2A High peak output current
75ns Short, equal delay times
Latch-proof - Will withstand 500mA inductive kickback
2kV ESD protection on all pins

Развернуть все
