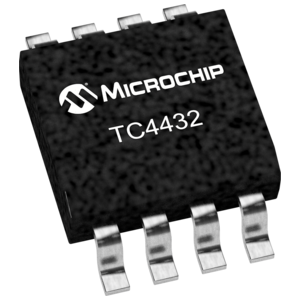

TC4432COA - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4432COA
Производитель

Microchip
Чип воркер Часть №

CW7226396
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 1.5A 1Out Hi Side Non-Inv 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

TC4432COA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4432COA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4432COA
Производитель	Microchip
Чип воркер Часть №	CW7226396
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 30V
Время Нарастания/Спада	25ns, 33ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.5 A
Ток Питания	4.00 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	470 mW
Время Нарастания	40 ns
Время падения	50 ns
Время падения (Макс)	50 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.42 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TC4432COA Описание продукта

GENERAL DESCRIPTION
The TC4431/4432 are 30V CMOS buffer/drivers suitable for use in high-side driver applications. They will not latch up under any conditions within their power and voltage ratings. They can accept, without damage or logic upset, up to 300mA of reverse current (of either polarity) being forced back into their outputs. All terminals are fully protected against up to 4kV of electrostatic discharge.
FEATURES
■ High Peak Output Current ............................... 1.5A
■ Wide Operating Range ............................. 5V to 30V
■ High Capacitive Load
Drive Capability ......................... 1000 pF in 25nsec
■ Short Delay Time ................................ <78nsec Typ
■ Low Supply Current
— With Logic “1” Input ................................. 2.5mA
— With Logic “0” Input ................................. 300µA
■ Low Output Impedance ....................................... 7Ω
■ Latch-Up Protected .......... Will Withstand >300mA
Reverse Current
■ ESD Protected ....................................................4 kV

Развернуть все
