TC4428ACPA - Microchip

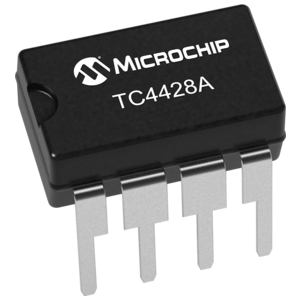

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4428ACPA
Производитель

Microchip
Чип воркер Часть №

CW12477848
Категория

Драйвер FET
Упаковка

PDIP-8
Описание

MOSFET DRVR 1.5A 2Out Lo Side Inv/Non-Inv 8Pin PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

TC4428ACPA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4428ACPA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4428ACPA
Производитель	Microchip
Чип воркер Часть №	CW12477848
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.5 A
Ток Питания	4.50 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Время Нарастания	35 ns
Выходное напряжение (Макс)	17.975 V
Время падения	35 ns
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	730 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TC4428ACPA Описание продукта

The TC4428ACPA is a dual complementary high-speed power MOSFET Driver has highly latch-up resistant under any conditions within their power and voltage ratings. It is not subject to damage when up to 5V of noise spiking occurs on the ground pin. It can accept, without damage or logic upset, up to 500mA of reverse current being forced back into their outputs. All terminals are fully protected against electrostatic discharge (ESD) up to 4kV. The TC4428A MOSFET driver can easily charge/discharge 1000pF gate capacitances in under 30ns. This device provides low enough impedances in both the ON and OFF states to ensure the MOSFETs intended state will not be affected, even by large transients.
Matched rise, fall and delay times
7R Typical low output impedance
Latch-up protected - Will withstand 0.5A reverse current
Input will withstand negative inputs up to 5V
Pin-compatible with TC426/TC427/TC428 and TC4426/TC4427/TC4428
