TC4427AEOA - Microchip

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4427AEOA
Производитель

Microchip
Чип воркер Часть №

CW3537140
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

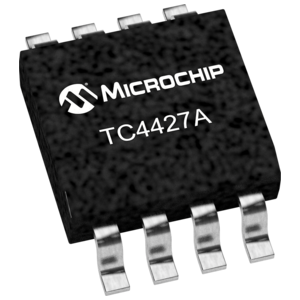

Microchip TC4427AEOA, Dual MOSFET Power Driver 1.5A, 4.5 18V, Non-Inverting, 8Pin SOIC
даташит

Datasheet

Способ оплаты и доставка

TC4427AEOA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4427AEOA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4427AEOA
Производитель	Microchip
Чип воркер Часть №	CW3537140
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.5 A
Ток Питания	4.50 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.47 W
Время Нарастания	40ns (Max)
Время падения	40ns (Max)
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.42 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
HTS кодекс	8542390001
ECCN кодекс	EAR99

TC4427AEOA Описание продукта

The TC4427AEOA is a 1.5A dual non-inverting high-speed Power MOSFET Driver for pulse transformer drive. The TC4427A device has matched leading and falling edge propagation delay times. The device is highly latch-up resistant under any conditions within their power and voltage ratings. It is not subject to damage when up to 5V of noise spiking (of either polarity) occurs on the ground pin. It can accept, without damage or logic upset, up to 500mA of reverse current (of either polarity) being forced back into their outputs. All terminals are fully protected against Electrostatic Discharge (ESD) up to 2kV. The TC4427A MOSFET driver can easily charge/discharge 1000pF gate capacitances in under 30ns. This device provides low enough impedances in both the on and off states to ensure the MOSFET"s intended state will not be affected, even by large transients.
Matched rise, fall and delay times
7R Low output impedance (typical)
Input withstands negative inputs up to 5V
2kV Electrostatic Discharge (ESD) protected
ESD sensitive device, take proper precaution while handling the device.
