TC4424CPA - Microchip

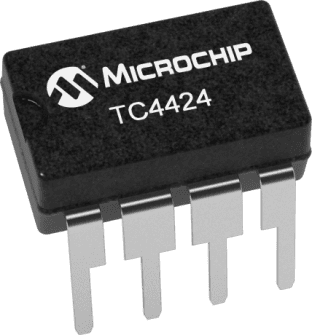

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4424CPA
Производитель

Microchip
Чип воркер Часть №

CW8618475
Категория

Драйвер FET
Упаковка

PDIP-8
Описание

MOSFET DRVR 3A 2Out Lo Side Non-Inv 8Pin PDIP Tube
даташит

Datasheet

Способ оплаты и доставка

TC4424CPA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4424CPA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4424CPA
Производитель	Microchip
Чип воркер Часть №	CW8618475
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	23ns, 25ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	18.0 V
Выходной Ток	3.00 A
Ток Питания	2.50 mA
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Время Нарастания	35 ns
Время падения	35 ns
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	730 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	9.78 mm
Ширина	6.6 mm
Высота	3.68 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TC4424CPA Описание продукта

The TC4424CPA is a dual non-inverting high-speed power MOSFET Driver features higher peak output current drive capability, lower shoot-through current, matched rise/fall times and propagation delay times. The TC4424 device is pin-compatible with the existing TC4423 family. The TC4424A driver can easily charge and discharge 1800pF gate capacitance in under 20ns, provides low enough impedances in both the ON and OFF states to ensure the MOSFETs intended state will not be affected, even by large transients. The inputs may be driven directly from either TTL or CMOS. In addition, the 300mV of built-in hysteresis provides noise immunity and allows the device to be driven from slow rising or falling waveforms.
High capacitive load drive capability
40ns Typical short delay times
Matched rise/fall times
3.5R Typical low output impedance
Latch-up protected - Will withstand 1.5A reverse current
Logic input will withstand negative swing up to 5V
Pin-compatible with the TC1426/TC1427/TC1428/TC4426/TC4427/TC4428/TC4426A/TC4427A/TC4428A devices
