TC4420COA - Microchip

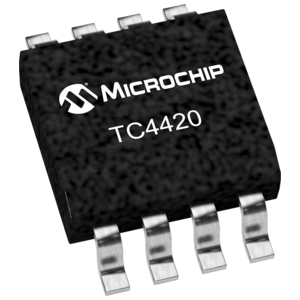

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC4420COA
Производитель

Microchip
Чип воркер Часть №

CW11182153
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET DRVR 6A 1Out Lo Side Non-Inv 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

TC4420COA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC4420COA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC4420COA
Производитель	Microchip
Чип воркер Часть №	CW11182153
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	25 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	18.0 V
Выходной Ток	6.00 A
Ток Питания	3.00 mA
Количество Стежков	8 Position
Рассеяние Мощности	470 mW
Время Нарастания	60ns (Max)
Время падения	60ns (Max)
Время падения (Макс)	35 ns
Время падения (Макс)	35 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	5 mm
Ширина	3.99 mm
Высота	1.55 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

TC4420COA Описание продукта

The TC4420COA is a single-output high-speed MOSFET Driver with inverting configuration, while the TC4420 is a non-inverting driver. This driver is fabricated in CMOS for lower power and more efficient operation versus bipolar drivers. It has TTL/CMOS compatible inputs that can be driven as high as VDD 0.3V or as low as -5V without upset or damage to the device. This eliminates the need for external level-shifting circuitry and its associated cost and size. The output swing is rail-to-rail, ensuring better drive voltage margin, especially during power-up/power-down sequencing. Propagational delay time is only 55ns typical and the output rise and fall times are only 25ns typical into 2500pF across the usable power supply range. Unlike other drivers, the TC4420 is virtually latch-up proof. It replaces three or more discrete components, saving PCB area, parts and improving overall system reliability.
Pin-compatible with the TC429
Latch-up protected - Will withstand >1.5A reverse output current
Logic input will withstand negative swing up to 5V
Matched rise and fall times
Output voltage swing to within 25mV of ground or VDD
10000pF High capacitive load drive capability
2.5R Low output impedance

Развернуть все
