TC426EOA - Microchip

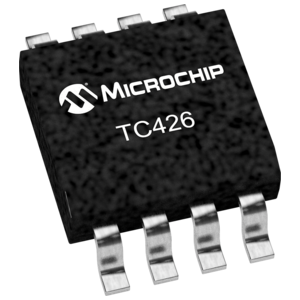

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TC426EOA
Производитель

Microchip
Чип воркер Часть №

CW18231644
Категория

Драйвер FET
Упаковка

SOIC-8
Описание

MOSFET Driver, 2Outputs, Low Side, 4.5V-18V supply, 1.5A and 10Ω output, SOIC-8
даташит

Datasheet

Способ оплаты и доставка

TC426EOA Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TC426EOA Драйвер FET характеристики

Атрибут	Значение атрибута

Часть №	TC426EOA
Производитель	Microchip
Чип воркер Часть №	CW18231644
Категория	Драйвер FET
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	30 ns
Количество Выходных Интерфейсов	2 Output
Выходной Ток	1.50 A
Ток Питания	8.00 mA
Рассеяние Мощности	470 mW
Время падения (Макс)	30 ns
Время падения (Макс)	30 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
	Развернуть все
Длина	5 mm
Ширина	3.99 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

TC426EOA Описание продукта

GENERAL DESCRIPTION
The TC426/TC427/TC428 are dual CMOS high-speed drivers. A TTL/CMOS input voltage level is translated into a rail-to-rail output voltage level swing. The CMOS output is within 25 mV of ground or positive supply. The low impedance, high-current driver outputs swing a 1000pF load 18V in 30nsec. The unique current and voltage drive qualities make the TC426/TC427/TC428 ideal power MOSFET drivers, line drivers, and DC-to-DC converter building blocks.
FEATURES
■High-Speed Switching (CL= 1000pF) ........... 30nsec
■High Peak Output Current ................................. 1.5A
■High Output Voltage Swing .................. VDD – 25mV
GND + 25mV
■Low Input Current (Logic "0" or "1") ................ 1µA
■TTL/CMOS Input Compatible
■Available in Inverting and Noninverting Configurations
■Wide Operating Supply Voltage ............ 4.5V to 18V
■Current Consumption
— Inputs Low .................................................. 0.4mA
— Inputs High .................................................... 8mA
■Single Supply Operation
■Low Output Impedance ........................................ 6Ω
■Pinout Equivalent of DS0026 and MMH0026
■Latch-Up Resistant: Withstands > 500mA Reverse Current
■ESD Protected ......................................................2kV
