STW9NK90Z - ST Microelectronics

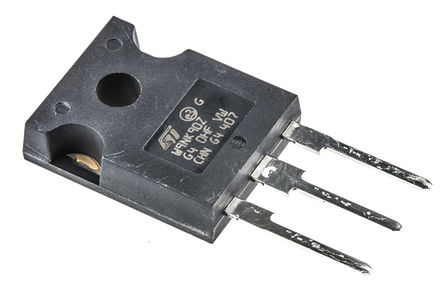

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STW9NK90Z
Производитель

ST Microelectronics
Чип воркер Часть №

CW573237
Категория

Труба MOS
Упаковка

TO-247-3
Описание

N-CHANNEL 900V 1.1Ω 8A TO-220 TO-220FP TO-247 ZENER-PROTECTED SUPERMESH POWER MOSFET
даташит

Datasheet

Способ оплаты и доставка

STW9NK90Z Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STW9NK90Z Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STW9NK90Z
Производитель	ST Microelectronics
Чип воркер Часть №	CW573237
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Номинальное Напряжение (DC)	900 V
Номинальный Ток	8.00 A
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	1.3 Ω
Полярность	N-Channel
Рассеяние Мощности	160 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	900 V
Пробивное Напряжение (Стока-исток)	900 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	8.00 A
Время Нарастания	13 ns
Входная емкость (Ciss)	2115pF @25V(Vds)
Максимальная входная мощность	160 W
Время падения	28 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	160W (Tc)
	Развернуть все
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

STW9NK90Z Описание продукта

The STW9NK90Z is a 900V N-channel Zener-protected SuperMESH™ Power MOSFET obtained through an optimization of STMicroelectronics’ well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly lower, it also ensures very good dv/dt capability for the most demanding applications. This series complement STs’ full range of high voltage power MOSFETs.
