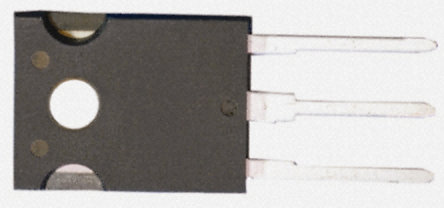

STW9NK70Z - ST Microelectronics
Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
-
Часть №STW9NK70Z
-
ПроизводительST Microelectronics
-
Чип воркер Часть №CW96145270
-
КатегорияТруба MOS
-
УпаковкаTO-247-3
-
ОписаниеN-CHANNEL 700V 1Ω 7.5A TO-220/TO-220FP/D2PAK/I2PAK/TO-247 ZENER-PROTECTED SUPERMESH POWER MOSFET
-
даташитDatasheet
Способ оплаты и доставка
{{ estimate }}
STW9NK70Z Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
- |
{{outStock}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
- | ${{UpToFourDecimals(priceCalc,skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
{{ apiText }}{{ apiTime }}(UTC+8)
STW9NK70Z Труба MOS характеристики
| Атрибут | Значение атрибута |
|---|---|
| Часть № | STW9NK70Z |
| Производитель | ST Microelectronics |
| Чип воркер Часть № | CW96145270 |
| Категория | Труба MOS |
| даташит | Datasheet |
| Стиль Монтажа | Through Hole |
| Количество Выводов | 3 Pin |
| Корпус/Пакет | TO-247-3 |
| Номинальное Напряжение (DC) | 700 V |
| Номинальный Ток | 7.50 A |
| Сопротивление Сток-исток (Открытого Канала) | 1.2 Ω |
| Полярность | N-Channel |
| Рассеяние Мощности | 156 W |
| Пороговое Напряжение | 3.75 V |
| Напряжение Сток-исток (Vds) | 700 V |
| Непрерывный Ток Стока (Ids) | 7.50 A |
| Время Нарастания | 17 ns |
| Входная емкость (Ciss) | 1370pF @25V(Vds) |
| Максимальная входная мощность | 156 W |
| Время падения | 13 ns |
| Рабочая температура (Макс) | 150 ℃ |
| Рабочая температура (мин) | -55 ℃ |
| Рассеиваемая Мощность (Макс) | 156W (Tc) |
| Развернуть все | |
| Длина | 15.9 mm |
| Ширина | 20.3 mm |
| Высота | 5.3 mm |
| Рабочая Температура | -55℃ ~ 150℃ (TJ) |
| Жизненный Цикл Продукта | Not Recommended for New Designs |
| Упаковка | Tube |
| RoHS Комплаенс | Compliant with Exemption |
| Бессвинцовая Статус | Lead Free |
| REACH SVHC Compliance Edition | 2015/12/17 |
STW9NK70Z Описание продукта
- DESCRIPTION
- The SuperMESH™ series is obtained through an extreme optimization of ST’s well established strip based PowerMESH™ layout. In addition to pushing on-resistance significantly down, special care is taken to ensure a very good dv/dt capability for the most demanding applications. Such series complements ST full range of high voltage MOSFETs in cluding revolutionary MDmesh™ products.
- ■ TYPICAL RDS(on) = 1.0 Ω
- ■ EXTREMELY HIGH dv/dt CAPABILITY
- ■ IMPROVED ESD CAPABILITY
- ■ 100% AVALANCHE RATED
- ■ GATE CHARGE MINIMIZED
- ■ VERY LOW INTRINSIC CAPACITANCES
- ■ VERY GOOD MANUFACTURING REPEATIBILITY
- APPLICATIONS
- ■ HIGH CURRENT, HIGH SPEED SWITCHING
- ■ IDEAL FOR OFF-LINE POWER SUPPLIES, ADAPTORS AND PFC
