STW52NK25Z - ST Microelectronics

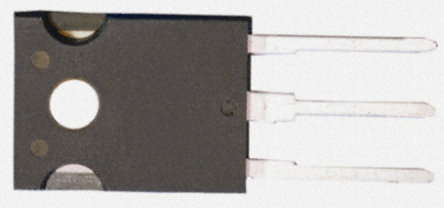

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.
-
Часть №STW52NK25Z
-
ПроизводительST Microelectronics
-
Чип воркер Часть №CW9271193
-
КатегорияТруба MOS
-
УпаковкаTO-247-3
-
ОписаниеN-channel 250V, 0.033Ω typ., 52A, Zener protected SuperMESH Power MOSFET in TO-247 package
-
даташитDatasheet
Способ оплаты и доставка
{{ estimate }}
STW52NK25Z Глобальный поставщик
| {{ supplierTable.supplier }} | {{ supplierTable.part }} | {{ supplierTable.availability }} | MOQ | {{ supplierTable.delivery_date }} | {{ supplierTable.buy }} | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
{{ skuList.vendorName }}
|
{{ noList.partNo }}
{{ strFormat(skuList.part_no) }}
{{ skuList.part_no }}
{{ skuList.mfrEn }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
{{ skuList.moq }} - |
{{ceilNumber(skuList.minDeliveryDay,skuList.maxDeliveryDay)}} {{delivery_date}}
6 {{delivery_date}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
|
{{ skuList.vendorName }}
|
{{ skuList.part_no }}
{{ skuList.mfrEn }}
{{ noList.partNo }}
{{ noList.mfr }}
|
{{ numFormat(skuList.stockQty) }}
{{ search_item }}
|
- |
{{outStock}}
|
{{ formatQuantity(priceList.quantity) }}
{{ ToEffectiveNum(priceList.price) }}
{{viewMore}}
|
- | ${{UpToFourDecimals(priceCalc,skuList.rate)}} |
|
|
{{viewMore}}
|
|||||||||||||||
|
{{viewMore}}
|
|||||||||||||||
|
DigiKey
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,1)}} |
|
||||||||
|
Arrow
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.96)}} |
|
||||||||
|
Mouser
|
{{noList.partNo}}
{{noList.mfr}}
|
0
{{ search_item }}
|
- | {{outStock}} | - | ${{UpToFourDecimals(priceCalc,0.92)}} |
|
||||||||
|
{{submitRFQ}}
|
|||||||||||||||
{{ apiText }}{{ apiTime }}(UTC+8)
STW52NK25Z Труба MOS характеристики
| Атрибут | Значение атрибута |
|---|---|
| Часть № | STW52NK25Z |
| Производитель | ST Microelectronics |
| Чип воркер Часть № | CW9271193 |
| Категория | Труба MOS |
| даташит | Datasheet |
| Стиль Монтажа | Through Hole |
| Количество Выводов | 3 Pin |
| Корпус/Пакет | TO-247-3 |
| Номинальное Напряжение (DC) | 250 V |
| Номинальный Ток | 52.0 A |
| Количество Стежков | 3 Position |
| Сопротивление Сток-исток (Открытого Канала) | 0.033 Ω |
| Полярность | N-Channel |
| Рассеяние Мощности | 300 W |
| Пороговое Напряжение | 3.75 V |
| Напряжение Сток-исток (Vds) | 250 V |
| Пробивное Напряжение (Стока-исток) | 250 V |
| Пробивное Напряжение (Затвор-Исток) | ±30.0 V |
| Непрерывный Ток Стока (Ids) | 26.0 A |
| Время Нарастания | 75 ns |
| Входная емкость (Ciss) | 4850pF @25V(Vds) |
| Максимальная входная мощность | 300 W |
| Время падения | 55 ns |
| Рабочая температура (Макс) | 150 ℃ |
| Рабочая температура (мин) | -55 ℃ |
| Рассеиваемая Мощность (Макс) | 300000 mW |
| Развернуть все | |
| Длина | 15.75 mm |
| Ширина | 5.15 mm |
| Высота | 20.15 mm |
| Рабочая Температура | -55℃ ~ 150℃ (TJ) |
| Жизненный Цикл Продукта | Active |
| Упаковка | Tube |
| RoHS Комплаенс | RoHS Compliant |
| Бессвинцовая Статус | Lead Free |
| REACH SVHC Комплаенс | No SVHC |
| REACH SVHC Compliance Edition | 2015/12/17 |
STW52NK25Z Описание продукта
- The STW52NK25Z is a 250V N-channel Zener-protected Power MOSFET developed using SuperMESH™ technology, achieved through optimization of well established strip-based PowerMESH™ layout. In addition to pushing on-resistance significantly down, special care is taken to ensure a very good dv/dt capability for the most demanding applications. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
- Extremely high dv/dt capability
- 100% Avalanche tested
- Gate charge minimized
- Very low intrinsic capacitance
- Very good manufacturing repeatability
- ESD sensitive device, take proper precaution while handling the device.
