STW3N150 - ST Microelectronics

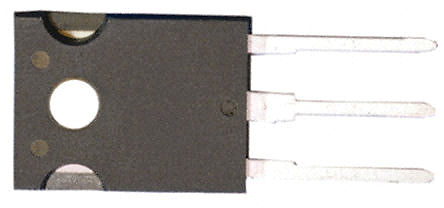

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STW3N150
Производитель

ST Microelectronics
Чип воркер Часть №

CW1175600
Категория

Труба MOS
Упаковка

TO-247-3
Описание

N-channel 1500V, 6Ω, 2.5A, PowerMESH™ Power MOSFET in TO-220, TO-247, TO-3pF
даташит

Datasheet

Способ оплаты и доставка

STW3N150 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STW3N150 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STW3N150
Производитель	ST Microelectronics
Чип воркер Часть №	CW1175600
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-247-3
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	6 Ω
Полярность	N-Channel
Рассеяние Мощности	140 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	1500 V
Пробивное Напряжение (Стока-исток)	1500 V
Непрерывный Ток Стока (Ids)	1.30 A
Время Нарастания	47 ns
Входная емкость (Ciss)	939pF @25V(Vds)
Максимальная входная мощность	140 W
Время падения	61 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	50 ℃
Рассеиваемая Мощность (Макс)	140W (Tc)
	Развернуть все
Длина	15.75 mm
Ширина	5.15 mm
Высота	20.15 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STW3N150 Описание продукта

The STW3N150 is a PowerMESH™ N-channel Power MOSFET features minimized intrinsic capacitances and Qg. This Power MOSFET designed using the company"s consolidated strip layout-based MESH OVERLAY™ process. The result is a product that matches or improves on the performance of comparable standard parts from other manufacturers.
100% Avalanche tested
High speed switching
Creepage distance path is 5.4mm
