STS12NF30L - ST Microelectronics

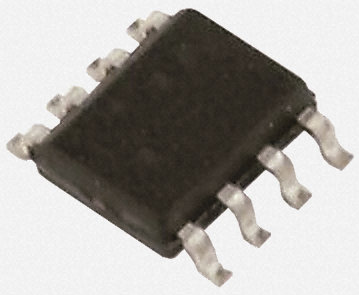

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STS12NF30L
Производитель

ST Microelectronics
Чип воркер Часть №

CW88676166
Категория

Труба MOS
Упаковка

SOIC-8
Описание

STMICROELECTRONICS STS12NF30L MOSFET Transistor, N Channel, 12A, 30V, 0.008Ω, 10V, 1V
даташит

Datasheet

Способ оплаты и доставка

STS12NF30L Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STS12NF30L Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STS12NF30L
Производитель	ST Microelectronics
Чип воркер Часть №	CW88676166
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	12.0 A
Количество Каналов	1 Channel
Количество Стежков	8 Position
Сопротивление Сток-исток (Открытого Канала)	0.008 Ω
Полярность	N-Channel
Рассеяние Мощности	2.5 W
Пороговое Напряжение	1 V
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30.0 V
Пробивное Напряжение (Затвор-Исток)	±16.0 V
Непрерывный Ток Стока (Ids)	12.0 A
Время Нарастания	90 ns
Входная емкость (Ciss)	2400pF @25V(Vds)
Максимальная входная мощность	2.5 W
Время падения	35 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2500 mW
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STS12NF30L Описание продукта

The STS12NF30L is a STripFET™ II N-channel Power MOSFET specifically designed to minimize input capacitance and gate charge. The device is suitable for use as primary switch in advanced high-efficiency isolated DC-to-DC converters for telecom and computer applications and applications with low gate charge driving requirements.
Standard outline for easy automated surface-mount assembly
Low threshold drive
