STPM01FTR - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STPM01FTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW21529900
Категория

Управление питанием
Упаковка

TSSOP-20
Описание

AFE 2ADC 3.3V/5V 20Pin TSSOP T/R
даташит

Datasheet

Способ оплаты и доставка

STPM01FTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STPM01FTR Управление питанием характеристики

Атрибут	Значение атрибута

Часть №	STPM01FTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW21529900
Категория	Управление питанием
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Ток Питания	5 mA
Количество Каналов	2 Channel
Количество Стежков	20 Position
Входной Импеданс	100 kΩ
Количество АЦП	2 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.165 V
Входное напряжение	3.165V ~ 5.5V
	Развернуть все
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

STPM01FTR Описание продукта

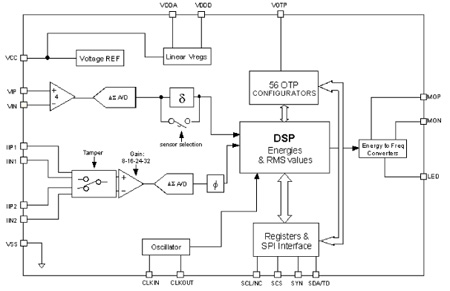

The STPM01 is designed for effective measurement of active, reactive and apparent energy in a power line system using Rogowski coil, current transformer and shunt sensors. This device can be implemented as a single chip monophase energy meter or as a peripheral measurement in a microcontroller based monophase or 3-phase energy meter. The STPM01 consists, essentially, of two parts: the analog part and the digital part. The former, is composed by preamplifier and 1storder Δ ∑ A/D converter blocks, band gap voltage reference, low drop voltage regulator, the latter, is composed by system control, oscillator, hard wired DSP and SPI interface. There is also an OTP block, which is controlled through the SPI by means of a dedicated command set. The configured bits are used for testing, configuration and calibration purpose. From a pair of Δ ∑ output signals coming from analog section, a DSP unit computes the amount of consummated active, reactive and apparent energy, RMS and instantaneous values of voltage and current. The results of computation are available as pulse frequency and states on the digital outputs of the device or as data bits in a data stream, which can be read from the device by means of SPI interface. This system bus interface is used also during production testing of the device and/or for temporary or permanent programming of bits of internal OTP. In the STPM01 an output signal with pulse frequency proportional to energy is generated, this signal is used in the calibration phase of the energy meter application allowing a very easy approach. When the device is fully configured and calibrated, a dedicated bit of OTP block can be written permanently in order to prevent accidental entering into some test mode or changing any configuration bit.
**Key Features**
Active, reactive, apparent energies and RMS values
Ripple free active energy pulsed output
Live and neutral monitoring for tamper detection
Easy and fast digital calibration in only one point over the whole current range
OTP for calibration and configuration
Integrated linear VREGs for digital and analog supply
Selectable RC or crystal oscillator
Support 50 ÷ 60 Hz – IEC62052-11, IEC62053-2x specification
Less than 0.1 % error
Precision voltage reference: 1.23 V and 30 ppm/°C max
