STP4NK80Z - ST Microelectronics

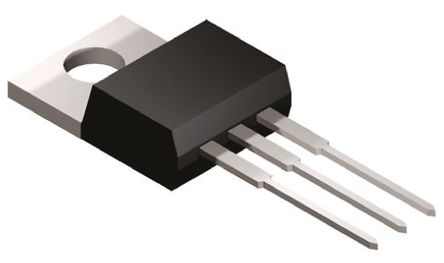

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP4NK80Z
Производитель

ST Microelectronics
Чип воркер Часть №

CW11422846
Категория

Труба MOS
Упаковка

TO-220-3
Описание

N-CHANNEL 800V - 3Ω - 3A TO-220/TO-220FP/DPAK/IPAK ZENER-PROTECTED SUPERMESH POWER MOSFET
даташит

Datasheet

Способ оплаты и доставка

STP4NK80Z Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP4NK80Z Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP4NK80Z
Производитель	ST Microelectronics
Чип воркер Часть №	CW11422846
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	800 V
Номинальный Ток	3.00 A
Номинальная Мощность	80 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	3 Ω
Полярность	N-Channel
Рассеяние Мощности	80 W
Пороговое Напряжение	3.75 V
Напряжение Сток-исток (Vds)	800 V
Пробивное Напряжение (Стока-исток)	800 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	3.00 A
Время Нарастания	12 ns
Входная емкость (Ciss)	575pF @25V(Vds)
Максимальная входная мощность	80 W
Время падения	32 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	80000 mW
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17

STP4NK80Z Описание продукта

N-Channel 800V 3A (Tc) 80W (Tc) Through Hole TO-220AB
