STP36NF06FP - ST Microelectronics

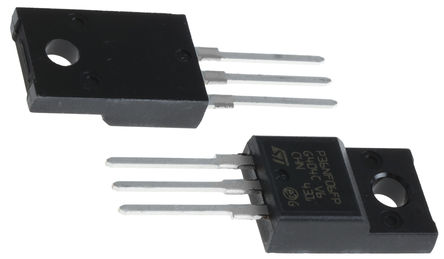

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP36NF06FP
Производитель

ST Microelectronics
Чип воркер Часть №

CW81740470
Категория

Труба MOS
Упаковка

TO-220-3
Описание

N-CHANNEL 60V - 0.032Ω - 30A TO-220/TO-220FP STRIPFET II POWER MOSFET
даташит

Datasheet

Способ оплаты и доставка

STP36NF06FP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP36NF06FP Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP36NF06FP
Производитель	ST Microelectronics
Чип воркер Часть №	CW81740470
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	25 W
Количество Каналов	1 Channel
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.04 Ω
Полярность	N-Channel
Рассеяние Мощности	25 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	60 V
Непрерывный Ток Стока (Ids)	18.0 A
Время Нарастания	40 ns
Входная емкость (Ciss)	690pF @25V(Vds)
Максимальная входная мощность	25 W
Время падения	9 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	25000 mW
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.3 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STP36NF06FP Описание продукта

The STP36NF06FP is a STripFET™ II N-channel Power MOSFET developed using unique Single Feature Size™ strip-based process. The device has extremely high packing density for low ON-resistance, rugged avalanche characteristics and less critical alignment steps therefore a remarkable manufacturing reproducibility.
Exceptional dV/dt capability
100% Avalanche tested
Application oriented characterization
-55 to 175°C Operating junction temperature
