STP23NM60ND - ST Microelectronics

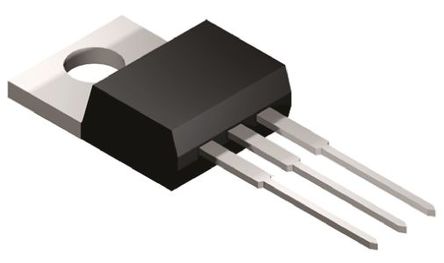

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP23NM60ND
Производитель

ST Microelectronics
Чип воркер Часть №

CW44627357
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220 N-CH 600V 19.5A
даташит

Datasheet

Способ оплаты и доставка

STP23NM60ND Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP23NM60ND Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP23NM60ND
Производитель	ST Microelectronics
Чип воркер Часть №	CW44627357
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.15 Ω
Полярность	N-Channel
Рассеяние Мощности	150 W
Пороговое Напряжение	4 V
Напряжение Сток-исток (Vds)	600 V
Непрерывный Ток Стока (Ids)	19.5A
Время Нарастания	19 ns
Входная емкость (Ciss)	2100pF @50V(Vds)
Максимальная входная мощность	150 W
Время падения	42 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	150W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	15.75 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STP23NM60ND Описание продукта

The STP23NM60ND is a FDmesh™ II N-channel Power MOSFET features low input capacitance and gate charge. This FDmesh™ II Power MOSFET with intrinsic fast-recovery body diode is produced using the second generation of MDmesh™ technology. Utilizing a new strip-layout vertical structure, this revolutionary device features extremely low ON-resistance and superior switching performance. It is ideal for bridge topologies and ZVS phase-shift converters.
The worldwide best RDS (ON) area amongst the fast recovery diode device
Low gate input resistance
