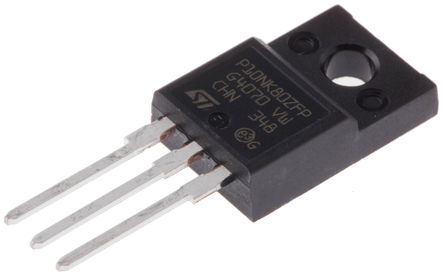

STP10NK80ZFP - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP10NK80ZFP
Производитель

ST Microelectronics
Чип воркер Часть №

CW7753267
Категория

Труба MOS
Упаковка

TO-220-3
Описание

TO-220FP N-CH 800V 9A
даташит

Datasheet

Способ оплаты и доставка

STP10NK80ZFP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP10NK80ZFP Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP10NK80ZFP
Производитель	ST Microelectronics
Чип воркер Часть №	CW7753267
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальная Мощность	40 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.78 Ω
Полярность	N-Channel
Рассеяние Мощности	40 W
Пороговое Напряжение	3.75 V
Входная Ёмкость	2180 pF
Напряжение Сток-исток (Vds)	800 V
Пробивное Напряжение (Стока-исток)	800 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	9.00 A
Время Нарастания	20 ns
Входная емкость (Ciss)	2180pF @25V(Vds)
Максимальная входная мощность	40 W
Время падения	17 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	40W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.3 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STP10NK80ZFP Описание продукта

The STP10NK80ZFP is a 800V N-channel Zener-protected Power MOSFET developed using SuperMESH™ technology, achieved through optimization of well established strip-based PowerMESH™ layout. In addition to a significant reduction in on resistance, this MOSFET is designed to ensure a high level of dv/dt capability for the most demanding applications. Improved gate charge and lower power dissipation to meet today"s challenging efficiency requirements.
Extremely high dv/dt capability
100% Avalanche tested
Gate charge minimized
Very low intrinsic capacitance
Very good manufacturing repeatability
