STP10NK80Z - ST Microelectronics

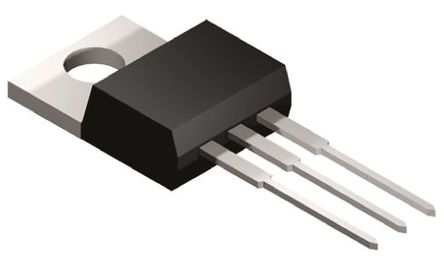

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STP10NK80Z
Производитель

ST Microelectronics
Чип воркер Часть №

CW10680840
Категория

Труба MOS
Упаковка

TO-220-3
Описание

N-CHANNEL 800V - 0.78Ω - 9A TO-220/TO-220FP/TO-247 ZENER-PROTECTED SUPERMESH POWER MOSFET
даташит

Datasheet

Способ оплаты и доставка

STP10NK80Z Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STP10NK80Z Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STP10NK80Z
Производитель	ST Microelectronics
Чип воркер Часть №	CW10680840
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	800 V
Номинальный Ток	9.00 A
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.78 Ω
Полярность	N-Channel
Рассеяние Мощности	160 W
Пороговое Напряжение	3.75 V
Входная Ёмкость	2180 pF
Напряжение Сток-исток (Vds)	800 V
Пробивное Напряжение (Стока-исток)	800 V
Пробивное Напряжение (Затвор-Исток)	±30.0 V
Непрерывный Ток Стока (Ids)	9.00 A
Время Нарастания	20 ns
Входная емкость (Ciss)	2180pF @25V(Vds)
Максимальная входная мощность	160 W
Время падения	17 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	190W (Tc)
	Развернуть все
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STP10NK80Z Описание продукта

The STP10NK80Z is a SuperMESH™ N-channel Power MOSFET offers Zener-protection and minimized gate charge. This Power MOSFET developed using STMicroelectronics" SuperMESH™ technology, achieved through optimization of ST"s well established strip-based PowerMESH™ layout. In addition to a significant reduction in ON-resistance, this device is designed to ensure a high level of dV/dt capability for the most demanding applications.
Extremely high dV/dt capability
Very low intrinsic capacitance
