STNS01PUR - ST Microelectronics

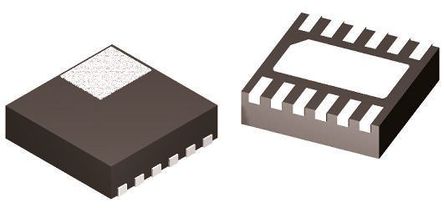

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STNS01PUR
Производитель

ST Microelectronics
Чип воркер Часть №

CW16753914
Категория

Чип управления батареи
Упаковка

DFN-12
Описание

STMICROELECTRONICS STNS01PUR Battery Charger for 1 Cell of Li-Ion battery, 5.4V input, 4.2V / 400mA charge, DFN-12
даташит

Datasheet

Способ оплаты и доставка

STNS01PUR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STNS01PUR Чип управления батареи характеристики

Атрибут	Значение атрибута

Часть №	STNS01PUR
Производитель	ST Microelectronics
Чип воркер Часть №	CW16753914
Категория	Чип управления батареи
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	DFN-12
Входное Напряжение (DC)	5.40 V
Выходной Ток	200 mA
Ток Питания	1.4 mA
Количество Стежков	12 Position
Выходное напряжение (Макс)	3.193 V
Выходное напряжение (мин)	3.007 V
Выходной ток (Макс)	200 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.55V ~ 5.4V
Входное напряжение	5.4 V
	Развернуть все
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STNS01PUR Описание продукта

The STNS01PUR is a Linear Battery Charger for single-cell Li-ion batteries integrating an LDO regulator and several battery protection functions. The device uses a CC/CV algorithm to charge the battery. The fast-charge current can be programmed using an external resistor. Pre-charge current and termination current are scaled accordingly. The input supply voltage is normally used to charge the battery and provide power to the LDO regulator. When a valid input voltage is not present and the battery is not empty, the device automatically switches to battery power. It integrates over-charge, over-discharge and over-current protection circuitry to prevent the battery from being damaged under fault conditions. It also features a charger enable input to stop the charging process when battery over-temperature is detected by external circuitry.
Automatic power path management
Charging time-out
Very low battery leakage in over-discharge/shutdown mode
Low quiescent current
Charge/fault status output
Charger enable input
ESD sensitive device, take proper precaution while handling the device.
