STM32F407IEH6 - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STM32F407IEH6
Производитель

ST Microelectronics
Чип воркер Часть №

CW14247440
Категория

Микроконтроллер
Упаковка

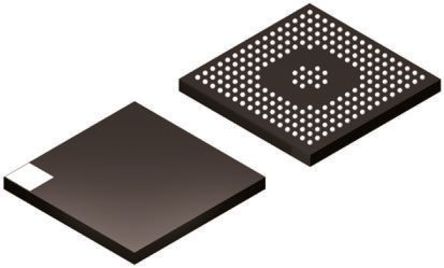

UFBGA-176
Описание

MCU 32Bit ARM Cortex M4F RISC 512KB Flash 2.5V/3.3V 201Pin UFBGA Tray
даташит

Datasheet

Способ оплаты и доставка

STM32F407IEH6 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STM32F407IEH6 Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	STM32F407IEH6
Производитель	ST Microelectronics
Чип воркер Часть №	CW14247440
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	176 Pin
Корпус/Пакет	UFBGA-176
Частота	168 MHz
Напряжение Питания (DC)	1.80V (min)
Количество Стежков	176 Position
Тактовая Частота	168 MHz
Размер ОЗУ	192 KB
Количество Битов	32 Bit
Размер Флэш-памяти	512 KB
Количество АЦП	3 ADC
Количество входов и выходов	140 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	1.8V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
	Развернуть все
Длина	10.1 mm
Ширина	10.1 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A991.a.2

STM32F407IEH6 Описание продукта

The STM32F407IEH6 is a STM32 F4 series 32-bit Microcontroller based on the high-performance ARM Cortex-M4 RISC core operating at a frequency of up to 168MHz. Its Cortex-M4 core features a floating point unit (FPU) single precision which supports all ARM single precision data-processing instructions and data types. It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security. The device incorporate high-speed embedded memories (up to 512kB of Flash memory, up to 192kB of SRAM) and an extensive range of enhanced I/Os and peripherals connected to two APB buses, two AHB buses and a 32-bit multi-AHB bus matrix. This device offer one 12-bit ADC, two DACs, a low-power RTC, twelve general-purpose 16-bit timers including two PWM timer for motor control, two general-purpose 32-bit timers, a true RNG, as well as standard communication interfaces - up to three I²Cs, three SPIs, two I²Ss, four USARTs and two UART.
210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1)
LCD parallel interface, 8080/6800 modes
4 to 26MHz Crystal oscillator
Internal 16MHz factory-trimmed RC (1% accuracy)
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
Serial wire debug (SWD) and JTAG interfaces
Cortex-M4 Embedded Trace Macrocell™
2 x CAN interfaces (2.0B Active)
SDIO interface
USB 2.0 full speed device/host/OTG controller with on-chip PHY
USB 2.0 high-speed/full-speed device/host/OTG controller
10/100 Ethernet MAC with dedicated DMA - supports IEEE 1588v2 hardware, MII/RMII
8 to 14-bit parallel camera interface up to 54Mbps
True random number generator
CRC calculation unit
96-bit Unique ID
RTC - subsecond accuracy, hardware calendar
