STM32F103VGT6 - ST Microelectronics

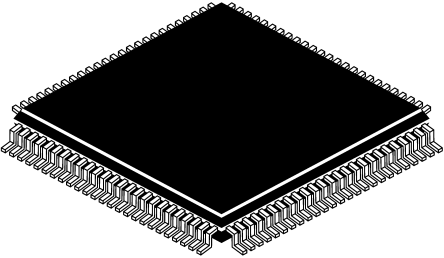

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STM32F103VGT6
Производитель

ST Microelectronics
Чип воркер Часть №

CW459193
Категория

Микроконтроллер
Упаковка

LQFP-100
Описание

MCU 32Bit ARM Cortex M3 RISC 1Mb Flash 2.5V/3.3V 100Pin LQFP Tray
даташит

Datasheet

Способ оплаты и доставка

STM32F103VGT6 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STM32F103VGT6 Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	STM32F103VGT6
Производитель	ST Microelectronics
Чип воркер Часть №	CW459193
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	72 MHz
Напряжение Питания (DC)	2.00V (min)
Количество Стежков	100 Position
Тактовая Частота	72 MHz
Размер ОЗУ	96 KB
Количество Битов	32 Bit
Размер Флэш-памяти	1 MB
Количество АЦП	3 ADC
Количество входов и выходов	80 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	2 DAC
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	14.2 mm
Ширина	14.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	3A991A2

STM32F103VGT6 Описание продукта

The STM32F103VGT6 is a XL-density performance line STM32 F1 series 32-bit Microcontroller incorporates the high-performance ARM Cortex-M3 RISC core operating at a 72MHz frequency, high speed embedded memories (Flash memory up to 1024kB and SRAM up to 96KB) and an extensive range of enhanced peripherals and I/Os connected to two APB buses. This device offer three 12-bit ADCs, ten general purpose 16-bit timers plus one PWM timer, as well as standard communication interfaces - up to two I²Cs, three SPIs, two I²Ss, one SDIO, five USARTs, an USB and a CAN.
72MHz Maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance
Single cycle multiplication and hardware division
Flexible static memory controller with 4 chip select
LCD parallel interface, 8080/6800 modes
Clock, reset and supply management
POR, PDR and programmable voltage detector (PVD)
4 to 16MHz Crystal oscillator
Internal 8MHz factory trimmed RC
Internal 40kHz RC
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
VBAT supply for RTC and backup registers
12-channel DMA Controller
Serial wire debug (SWD) and JTAG interfaces
Cortex-M3 embedded trace macrocell™
2 x Watchdog timers (Independent and window)
SysTick Timer
CAN interface (2.0B Active)
USB 2.0 full speed interface
96-bit Unique ID
