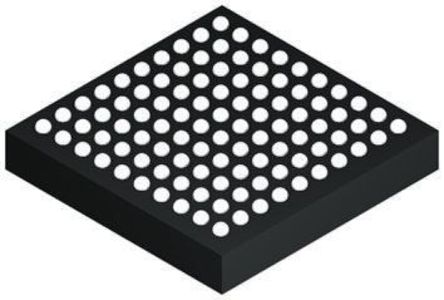

STM32F103VDH6 - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STM32F103VDH6
Производитель

ST Microelectronics
Чип воркер Часть №

CW11353067
Категория

Микроконтроллер
Упаковка

BGA-100
Описание

STMICROELECTRONICS STM32F103VDH6 32Bit Microcontroller, Motor Control, ARM Cortex-M3, 72MHz, 384KB, 64KB, 100Pins, BGA
даташит

Datasheet

Способ оплаты и доставка

STM32F103VDH6 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STM32F103VDH6 Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	STM32F103VDH6
Производитель	ST Microelectronics
Чип воркер Часть №	CW11353067
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	BGA-100
Частота	72 MHz
Напряжение Питания (DC)	2.00V (min)
Количество Стежков	100 Position
Тактовая Частота	72.0 MHz
Размер ОЗУ	64 KB
Количество Битов	32 Bit
Рассеяние Мощности	500 mW
Размер Флэш-памяти	384 KB
Количество АЦП	3 ADC
Количество входов и выходов	80 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Количество ЦАПов	2 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	10.15 mm
Ширина	10.15 mm
Высота	1.085 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

STM32F103VDH6 Описание продукта

The STM32F103VDH6 is a high density performance line STM32 F1 series 32-bit Microcontroller incorporates the high-performance ARM Cortex-M3 RISC core operating at a 72MHz frequency, high speed embedded memories (Flash memory up to 384kB and SRAM up to 64KB) and an extensive range of enhanced peripherals and I/Os connected to two APB buses. This device offer three 12-bit ADCs, four general purpose 16-bit timers plus one PWM timer, as well as standard communication interfaces - up to two I²Cs, three SPIs, two I²Ss, one SDIO, five USARTs, an USB and a CAN.
72MHz Maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance
Single cycle multiplication and hardware division
Flexible static memory controller with 4 chip select
LCD parallel interface, 8080/6800 modes
Clock, reset and supply management
POR, PDR and programmable voltage detector (PVD)
4 to 16MHz Crystal oscillator
Internal 8MHz factory trimmed RC
Internal 40kHz RC
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
VBAT supply for RTC and backup registers
12-channel DMA Controller
Serial wire debug (SWD) and JTAG interfaces
Cortex-M3 embedded trace macrocell™
2 x Watchdog timers (Independent and window)
SysTick Timer
CAN interface (2.0B Active)
USB 2.0 full speed interface
96-bit Unique ID
