STM32F100RET6B - ST Microelectronics

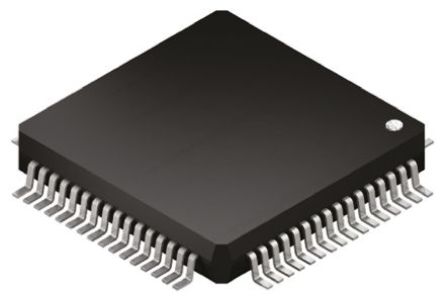

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STM32F100RET6B
Производитель

ST Microelectronics
Чип воркер Часть №

CW33396075
Категория

Микроконтроллер
Упаковка

LQFP-64
Описание

MCU 32Bit STM32F ARM Cortex M3 RISC 512KB Flash 2.5V/3.3V 64Pin LQFP Tray
даташит

Datasheet

Способ оплаты и доставка

STM32F100RET6B Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STM32F100RET6B Микроконтроллер характеристики

Атрибут	Значение атрибута

Часть №	STM32F100RET6B
Производитель	ST Microelectronics
Чип воркер Часть №	CW33396075
Категория	Микроконтроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	2.00V (min)
Количество Стежков	64 Position
Тактовая Частота	24.0 MHz
Размер ОЗУ	32 KB
Количество Битов	32 Bit
Рассеяние Мощности	444 mW
Размер Флэш-памяти	512 KB
Количество АЦП	1 ADC
Количество входов и выходов	51 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	444 mW
Количество ЦАПов	2 DAC
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	10 mm
Ширина	10 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STM32F100RET6B Описание продукта

The STM32F100RET6B is a high density access line STM32 F1 series 32-bit Microcontroller incorporates the high-performance ARM Cortex-M3 RISC core operating at a 24MHz frequency, high speed embedded memories (Flash memory up to 512kB and SRAM up to 32KB) and an extensive range of enhanced peripherals and I/Os connected to two APB buses. This device offer one 12-bit ADCs, two 12-bit DACs, up to nine general purpose 16-bit timers and an advanced-control PWM timer, as well as standard communication interfaces - up to two I²Cs, three SPIs, one HDMI CEC, three USARTs and two UARTs.
24MHz Maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance
Single cycle multiplication and hardware division
Flexible static memory controller with 4 chip selects, supports SRAM, PSRAM and NOR memories
LCD parallel interface, 8080/6800 modes
Clock, reset and supply management
POR, PDR and programmable voltage detector (PVD)
4 to 24MHz Crystal oscillator
Internal 8MHz factory trimmed RC
Internal 40kHz RC
PLL for CPU clock
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
VBAT supply for RTC and backup registers
Serial wire debug (SWD) and JTAG interfaces
12-channel DMA Controller
Two watchdog timers (Independent and window)
SysTick Timer
96-bit Unique ID
