STGIPS20K60 - ST Microelectronics

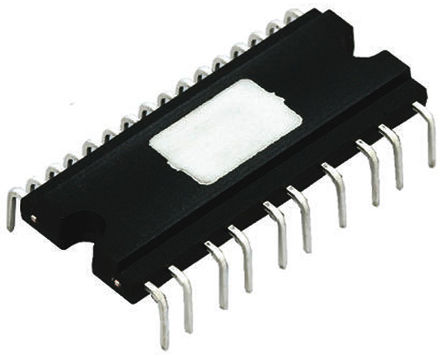

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STGIPS20K60
Производитель

ST Microelectronics
Чип воркер Часть №

CW46537666
Категория

Транзистор IGBT
Упаковка

SDIP-25
Описание

STMICROELECTRONICS STGIPS20K60 Intelligent Power Module (IPM), IPM, IGBT, 600V, 18A, 2.5kV, SDIP, SLLIMM
даташит

Datasheet

Способ оплаты и доставка

STGIPS20K60 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STGIPS20K60 Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	STGIPS20K60
Производитель	ST Microelectronics
Чип воркер Часть №	CW46537666
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	25 Pin
Корпус/Пакет	SDIP-25
Напряжение Изоляции	2500 VDC
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	52 W
	Развернуть все
Длина	44.9 mm
Ширина	22.5 mm
Высота	7.5 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STGIPS20K60 Описание продукта

This intelligent power module provides a compact, high performance AC motor drive in a simple, rugged design. Combining ST proprietary control ICs with the most advanced short-circuit-rugged IGBT system technology, this device is ideal for 3-phase inverters in applications such as home appliances and air conditioners.
Short-circuit rugged IGBTs
3.3 V, 5 V, 15 V CMOS/TTL inputs comparators with hysteresis and pull down / pull up resistors
Under voltage lockout
Internal bootstrap diode
Interlocking function
Smart shutdown function
Comparator for fault protection against over temperature and over current
DBC leading to low thermal resistance
