STGIPS20C60 - ST Microelectronics

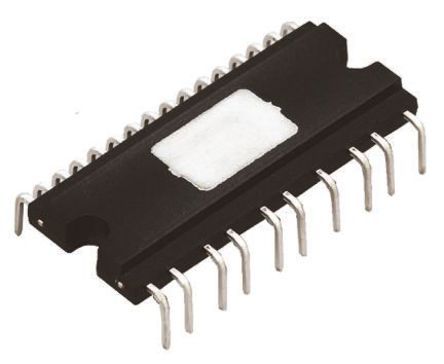

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STGIPS20C60
Производитель

ST Microelectronics
Чип воркер Часть №

CW43211255
Категория

Драйвер электродвигателя
Упаковка

SDIP-25
Описание

**SMART 600V 20A 1,6V SDIP-25L **
даташит

Datasheet

Способ оплаты и доставка

STGIPS20C60 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STGIPS20C60 Драйвер электродвигателя характеристики

Атрибут	Значение атрибута

Часть №	STGIPS20C60
Производитель	ST Microelectronics
Чип воркер Часть №	CW43211255
Категория	Драйвер электродвигателя
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	25 Pin
Корпус/Пакет	SDIP-25
Рассеяние Мощности	46 W
Напряжение Изоляции	2500 Vrms
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	46 W
	Развернуть все
Длина	44.9 mm
Ширина	22.5 mm
Высота	6 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

STGIPS20C60 Описание продукта

This intelligent power module provides a compact, high performance AC motor drive in a simple, rugged design. Combining ST proprietary control ICs with the most advanced short-circuit-rugged IGBT system technology, this device is ideal for 3-phase inverters in applications such as motor drives and air conditioners. SLLIMM™ is a trademark of STMicroelectronics.
**Key Features**
IPM 20 A, 600 V 3-phase IGBT inverter bridge including control ICs for gate driving and free-wheeling diodes
Short-circuit rugged IGBTs
3.3 V, 5 V, 15 V CMOS/TTL inputs comparators with hysteresis and pull down / pull up resistors
Undervoltage lockout
Internal bootstrap diode
Interlocking function
Smart shutdown function
Comparator for fault protection against over temperature and overcurrent
DBC leading to low thermal resistance
Isolation rating of 2500 Vrms /min
UL recognized: UL1557 file E81734
