STGD18N40LZT4 - ST Microelectronics

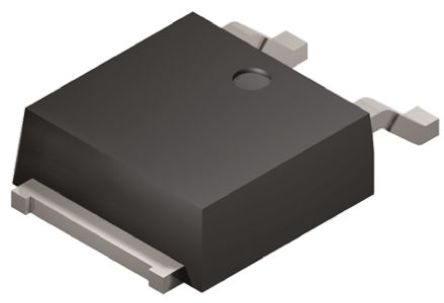

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STGD18N40LZT4
Производитель

ST Microelectronics
Чип воркер Часть №

CW13193634
Категория

Транзистор IGBT
Упаковка

TO-252-3
Описание

IGBT Single Transistor, 25A, 1.35V, 125W, 390V, TO-252, 3Pins
даташит

Datasheet

Способ оплаты и доставка

STGD18N40LZT4 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STGD18N40LZT4 Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	STGD18N40LZT4
Производитель	ST Microelectronics
Чип воркер Часть №	CW13193634
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Количество Стежков	3 Position
Рассеяние Мощности	125 W
Пробивное Напряжение (Коллектор-Эмиттер)	420 V
Максимальная входная мощность	125 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	125 W
	Развернуть все
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99

STGD18N40LZT4 Описание продукта

The STGD18N40LZT4 is an internally clamped IGBT utilizes the most advanced PowerMESH™ technology. The built-in Zener diode between gate-collector and gate-emitter provide overvoltage protection capabilities. The device also exhibits low ON-state voltage drop and low threshold drive for use in automotive ignition system. It is suitable for pencil coil electronic ignition drive.
ESD gate-emitter protection
Gate-collector high voltage clamping
Logic level gate drive
Low saturation voltage
High pulsed current capability
Gate and gate-emitter resistor
180mJ Avalanche energy @ TC = 150°C, L = 3mH
