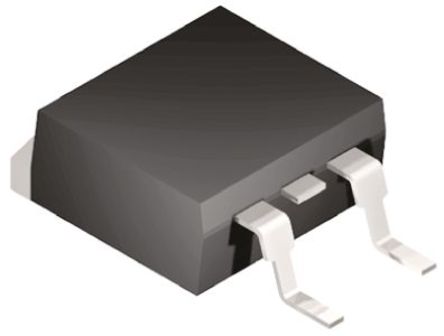

STGB10NC60HDT4 - ST Microelectronics

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STGB10NC60HDT4
Производитель

ST Microelectronics
Чип воркер Часть №

CW6313341
Категория

Транзистор IGBT
Упаковка

TO-263-3
Описание

STMICROELECTRONICS STGB10NC60HDT4 IGBT Single Transistor, 10A, 2.5V, 65W, 600V, TO-263, 3Pins
даташит

Datasheet

Способ оплаты и доставка

STGB10NC60HDT4 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STGB10NC60HDT4 Транзистор IGBT характеристики

Атрибут	Значение атрибута

Часть №	STGB10NC60HDT4
Производитель	ST Microelectronics
Чип воркер Часть №	CW6313341
Категория	Транзистор IGBT
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Количество Стежков	3 Position
Полярность	N-Channel
Рассеяние Мощности	65 W
Время Нарастания	5.00 ns
Пробивное Напряжение (Коллектор-Эмиттер)	600 V
Обратное время восстановления	22 ns
Максимальная входная мощность	65 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	65 W
	Развернуть все
Длина	10.4 mm
Ширина	9.35 mm
Высота	4.6 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STGB10NC60HDT4 Описание продукта

The STGB10NC60HDT4 is a Very Fast IGBT utilizes the advanced PowerMESH™ process resulting in an excellent trade-off between switching performance and low ON-state behaviour. It is suitable for SMPS and PFC in both hard switch and resonant topologies.
Low on-voltage drop (VCE(sat))
Low CRES/CIES ratio (no cross-conduction susceptibility)
Very soft ultrafast recovery anti-parallel diode
