STG3692QTR - ST Microelectronics

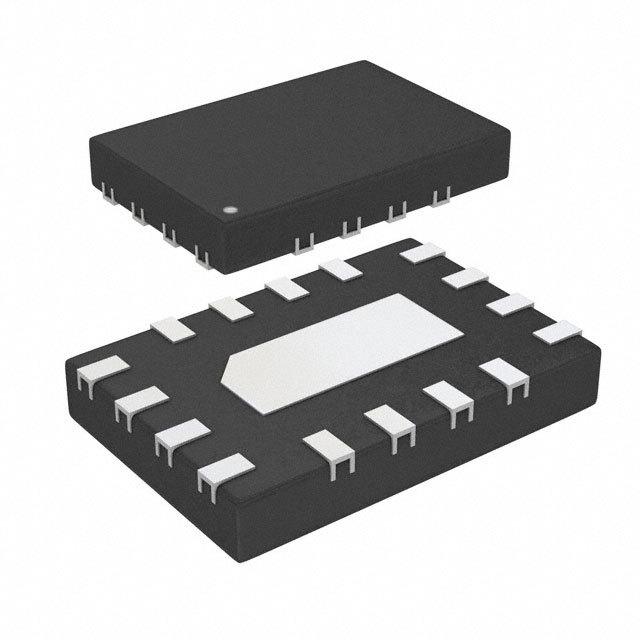

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STG3692QTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW22621503
Категория

Чип интерфейса
Упаковка

QFN-16
Описание

STG3692 Series SPDT 4.3V 5.2Ω SMT Low Voltage High Bandwidth Switch QFN-16
даташит

Datasheet

Способ оплаты и доставка

STG3692QTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STG3692QTR Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	STG3692QTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW22621503
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Количество Выходных Интерфейсов	8 Output
Ток Питания	0.1 µA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.12 W
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 MHz
Рассеиваемая Мощность (Макс)	1120 mW
Напряжение питания	1.65V ~ 4.3V
Напряжение питания (Макс)	4.3 V
Напряжение питания (мин)	1.65 V
	Развернуть все
Длина	2.6 mm
Ширина	1.8 mm
Высота	0.45 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

STG3692QTR Описание продукта

The STG3692 is a high-speed CMOS low voltage quad analog S.P.D.T. (single pole dual throw) switch or 2:1 multiplexer/demultiplexer switch fabricated in silicon gate C2MOS technology. It is designed to operate from 1.65 V to 4.3 V, making this device ideal for portable applications.
The nSEL inputs are provided to control the switch. The switch S1 is ON (connected to common ports Dn) when the nSEL input is held high and OFF (high impedance state exists between the two ports) when SEL is held low; the switch S2 is ON (it is connected to common port D) when the nSEL input is held low and OFF (high impedance state exists between the two ports) when nSEL is held high.
Additional key features are fast switching speed, break-before-make delay time and ultra low power consumption. All inputs and outputs are equipped with protection circuits against static discharge, giving them ESD immunity and transient excess voltage.
**Key Features**
Ultra low power dissipation:
ICC = 0.2 μA (max.) at TA = 85 °C
Low “ON” resistance:
RON = 4.6 Ω (TA = 25 °C) at VCC = 4.3 V
RON = 5.8 Ω (TA = 25 °C) at VCC = 3.0 V
Wide operating voltage range:
VCC (opr) = 1.65 V to 4.3 V single supply
4.3 V tolerant and 1.8 V compatible threshold on digital control input at VCC = 2.3 V to 3.0 V
Typical bandwidth (-3 dB) at 800 MHz on all channels
Latch-up performance exceeds 100 mA per JESD 78, Class II
ESD performance exceeds JESD22
2000-V human body model (A114-A)
USB (2.0) high-speed (480 Mbps) signal switching compliant

Развернуть все
