STG3682QTR - ST Microelectronics

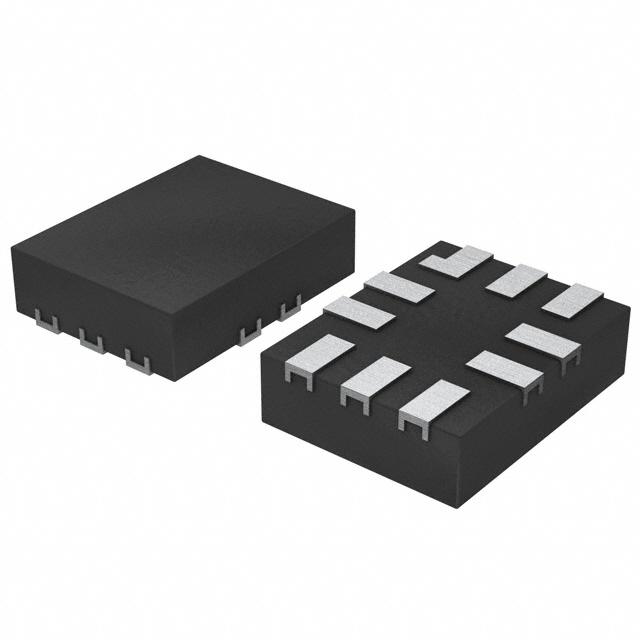

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STG3682QTR
Производитель

ST Microelectronics
Чип воркер Часть №

CW68499559
Категория

Чип интерфейса
Упаковка

QFN-10
Описание

STG3682 Series SPDT 4.3V 4.6Ω SMT Low Voltage High Bandwidth Switch - QFN-10
даташит

Datasheet

Способ оплаты и доставка

STG3682QTR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STG3682QTR Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	STG3682QTR
Производитель	ST Microelectronics
Чип воркер Часть №	CW68499559
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	QFN-10
Количество Выходных Интерфейсов	4 Output
Ток Питания	1 µA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Рассеяние Мощности	1.12 W
Ширина Ленты	800 MHz
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	800 MHz
Рассеиваемая Мощность (Макс)	1120 mW
Напряжение питания	1.65V ~ 4.3V
	Развернуть все
Длина	1.8 mm
Ширина	1.4 mm
Высота	0.48 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99

STG3682QTR Описание продукта

The STG3682 is a high-speed CMOS low voltage dual analog S.P.D.T. (Single Pole Dual Throw) Switch or 2:1 Multiplexer /Demultiplexer Switch fabricated in silicon gate C2MOS technology. It is designed to operate from 1.65V to 4.3V, making this device ideal for portable applications.
The nSEL inputs are provided to control the switch. The switch S1 is ON (they are connected to common Ports Dn) when the nSEL input is held high and OFF (high impedance state exists between the two ports) when SEL is held low; the switch S2 is ON (it is connected to common Port D) when the nSEL input is held low and OFF (high impedance state exists between the two ports) when nSEL is held high.
Additional key features are fast switching speed, Break Before Make Delay Time and Ultra Low Power Consumption. All inputs and outputs are equipped with protection circuits against static discharge, giving them ESD immunity and transient excess voltage.
**Key Features**
ESD performance exceeds JESD22
Latch-up performance exceeds 100mA per JESD 78, Class II
Ultra low power dissipation: ICC = 0.2µA (Max.) at TA = 85°C
Wide operating voltage range: VCC (Opr) = 1.65V to 4.3V single supply
Low “ON” resistance:RON = 4.6Ω (TA = 25°C) at VCC = 4.3VRON = 5.8Ω (TA = 25°C) at VCC = 3.0V
Typical bandwidth (-3dB) at 800MHz on all channels
USB (2.0) High speed (480Mbps) signal switching compliant
4.3V tolerant and 1.8V compatible threshold on digital control input at VCC = 2.3V to 3.0V
