STD17NF03LT4 - ST Microelectronics

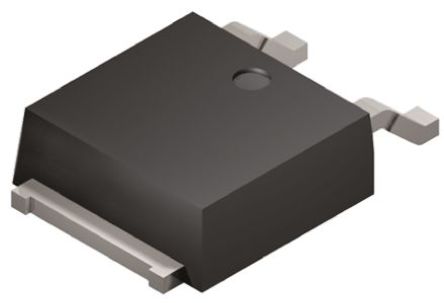

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

STD17NF03LT4
Производитель

ST Microelectronics
Чип воркер Часть №

CW3637840
Категория

Труба MOS
Упаковка

TO-252-3
Описание

17A, 30V, 0.06Ω, N-CHANNEL, Si, POWER, MOSFET, TO-252AA, ROHS COMPLIANT, DPAK-3
даташит

Datasheet

Способ оплаты и доставка

STD17NF03LT4 Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

STD17NF03LT4 Труба MOS характеристики

Атрибут	Значение атрибута

Часть №	STD17NF03LT4
Производитель	ST Microelectronics
Чип воркер Часть №	CW3637840
Категория	Труба MOS
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	17.0 A
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.05 Ω
Полярность	N-Channel
Рассеяние Мощности	30 W
Пороговое Напряжение	1.5 V
Входная Ёмкость	320 pF
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30.0 V
Пробивное Напряжение (Затвор-Исток)	±16.0 V
Непрерывный Ток Стока (Ids)	17.0 A
Время Нарастания	100 ns
Входная емкость (Ciss)	320pF @25V(Vds)
Максимальная входная мощность	30 W
Время падения	22 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	30W (Tc)
	Развернуть все
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

STD17NF03LT4 Описание продукта

The STD17NF03LT4 is a STripFET™ II N-channel Power MOSFET developed using STMicroelectronics unique Single Feature Size™ strip-based process. The device has extremely high packing density for low ON-resistance, rugged avalanche characteristics and less critical alignment steps therefore a remarkable manufacturing reproducibility.
Exceptional dV/dt capability
Low gate charge at 100°C
Application oriented characterization
100% Avalanche tested
-55 to 175°C Operating junction temperature range
