ST1S50PUR - ST Microelectronics

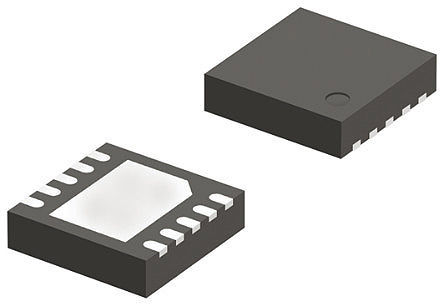

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

ST1S50PUR
Производитель

ST Microelectronics
Чип воркер Часть №

CW53162996
Категория

Преобразователь DC/DC
Упаковка

VFDFPN-8
Описание

Conv DC-DC 4V to 18V Step Down Single-Out 0.8V to 15.84V 4A 10Pin VFDFPN EP T/R
даташит

Datasheet

Способ оплаты и доставка

ST1S50PUR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

ST1S50PUR Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	ST1S50PUR
Производитель	ST Microelectronics
Чип воркер Часть №	CW53162996
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VFDFPN-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15.84V
Выходной Ток	4 A
Количество Стежков	8 Position
Ток Покоя	600 µA
Частота Переключения	500 kHz
Ток Переключения	5.6 A
Максимальное входное напряжение	18 V
Входное напряжение (мин)	4 V
Выходное напряжение (Макс)	15.84 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	4 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4V ~ 18V
	Развернуть все
Длина	3 mm
Ширина	3 mm
Высота	0.88 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

ST1S50PUR Описание продукта

The ST1S50PUR is a monolithic synchronous step-down Switching Converter with high efficiency at light load. The synchronous step-down regulator operates from 4 to 18V input, while it regulates an output voltage as low as 0.8V and up to 0.88 x VIN. The ST1S50 device integrates a 95mR high-side switch and a 69mR synchronous rectifier allowing very high efficiency with very low output voltages. The peak current-mode control with a special PFM mode enables high efficiency at a light load.
High efficiency at light load
Programmable soft-start and enable
All ceramic capacitor
Power good function
Cycle-by-cycle current limiting
Short-circuit protection
