SSM2143PZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SSM2143PZ
Производитель

ADI
Чип воркер Часть №

CW7056726
Категория

Буферный усилитель
Упаковка

DIP-8
Описание

Audio Amplifiers IC -6dB DIFF LINE RECEIVER
даташит

Datasheet

Способ оплаты и доставка

SSM2143PZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SSM2143PZ Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	SSM2143PZ
Производитель	ADI
Чип воркер Часть №	CW7056726
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	6.00V (min)
Ток Питания	2.7 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	7 MHz
Скорость Нарастания	10.0 V/μs
Входное Напряжение Смещения	50 µV
Выходной ток (Макс)	45 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	7 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	6.18 VDC
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	6 V
	Развернуть все
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

SSM2143PZ Описание продукта

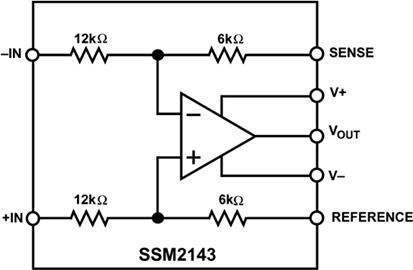

The SSM2143PZ is an Integrated Differential Amplifier intended to receive balanced line inputs in audio applications requiring a high level of immunity from common-mode noise. The device provides a typical 90dB of common-mode rejection (CMR), which is achieved by laser trimming of resistances to better than 0.005%. Additional features of the device include a slew rate of 10V/µs and wide bandwidth. Total harmonic distortion (THD) is less than 0.004% over the full audio band, even while driving low impedance loads. The SSM2143 input stage is designed to handle input signals as large as 28dBu at G = 1/2. When configured for a gain of 1/2, the SSM2143 balanced line driver provides a fully integrated, unity gain solution to driving audio signals over long cable runs.
High common-mode rejection ratio
10V/ms Typical fast slew rate
0.0006% Typical at 1kHz ultra-low THD

Развернуть все
