SSM2141SZ - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SSM2141SZ
Производитель

ADI
Чип воркер Часть №

CW13393800
Категория

Буферный усилитель
Упаковка

SOIC-8
Описание

SP Amp DIFF Line Receiver Amp Single ±18V 8Pin SOIC N Tube
даташит

Datasheet

Способ оплаты и доставка

SSM2141SZ Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SSM2141SZ Буферный усилитель характеристики

Атрибут	Значение атрибута

Часть №	SSM2141SZ
Производитель	ADI
Чип воркер Часть №	CW13393800
Категория	Буферный усилитель
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	6.00V (min)
Рабочее Напряжение	6V ~ 18V
Ток Питания	2.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	3 MHz
Скорость Нарастания	9.50 V/μs
Входное Напряжение Смещения	25 µV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	3 MHz
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	6 V
	Развернуть все
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17

SSM2141SZ Описание продукта

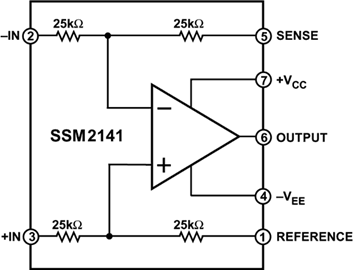

The SSM2141SZ is an integrated Differential Amplifier intended to receive balanced line inputs in audio applications requiring a high level of noise immunity and optimum common-mode rejection. The differential line receiver typically achieves 100dB of common-mode rejection (CMR), whereas implementing an op amp with four off-the-shelf precision resistors will typically achieve only 40dB of CMR-inadequate for high-performance audio. The SSM2141 achieves low distortion performance by maintaining a large slew rate of 9.5V/µs and high open-loop gain. Distortion is less than 0.002% over the full audio bandwidth. The SSM2141 complements the SSM2142 balanced line driver. Together, this device comprises a fully integrated solution for equivalent transformer balancing of audio signals without the problems of distortion and EMI fields. Additional applications for the SSM2141 include summing signals, differential preamplifiers and 600R low distortion buffer amplifiers.
High common-mode rejection ratio
Low distortion - 0.001% typical
Fast slew rate - 9.5V/ms typical
3MHz Typical wide bandwidth
