SP0504BAHTG - Littelfuse

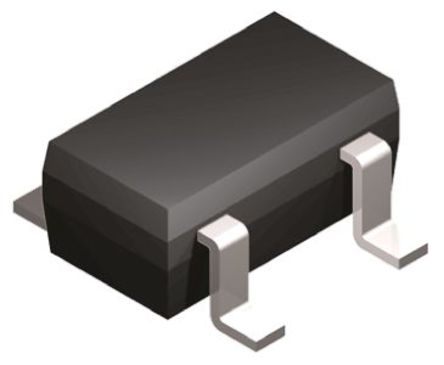

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SP0504BAHTG
Производитель

Littelfuse
Чип воркер Часть №

CW4387896
Категория

Телевизионные диоды
Упаковка

SOT-23-5
Описание

SP050xBA Series 8V 30pF Uni-Directional SMT TVS Avalanche Diode Array SOT-23-5
даташит

Datasheet

Способ оплаты и доставка

SP0504BAHTG Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SP0504BAHTG Телевизионные диоды характеристики

Атрибут	Значение атрибута

Часть №	SP0504BAHTG
Производитель	Littelfuse
Чип воркер Часть №	CW4387896
Категория	Телевизионные диоды
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Номинальное Напряжение (DC)	5.00 V
Рабочее Напряжение	5.5 V
Ёмкость	30 pF
Пробивное Напряжение	5.5 V
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	5 Position
Рассеяние Мощности	225 mW
Зажимное напряжение	8 V
Испытательный ток	10 mA
Пиковая импульсная мощность	0.22 W
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	225 mW
	Развернуть все
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99

SP0504BAHTG Описание продукта

The SP0504BAHTG is an unidirectional TVS Diode Array with matte tin-plated terminals and moulded epoxy body. This surface mount family of arrays suppresses ESD and other transient overvoltage events. Used to meet the international electro technical compatibility (IEC transient immunity standards IEC 61000-4-2 for electrostatic discharge requirements), this device can help protect sensitive digital or analogue input circuits on data, signal or control lines with voltage levels up to 5VDC. The monolithic silicon arrays are comprised of specially designed structures for transient voltage suppression (TVS). The size and shape of these structures have be tailored for transient protection. The low capacitance and clamp voltage are ideal for high speed signal line protection.
100nA at 5V Reverse standoff leakage current
30pF Typical low input capacitance
-55 to 125°C Operating temperature range
Green product
UL94V-0 Flammability rating

Развернуть все
