SN74LVC4245APWT - TI

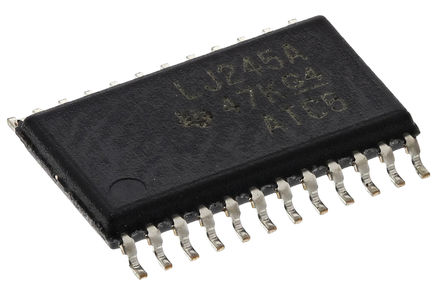

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74LVC4245APWT
Производитель

TI
Чип воркер Часть №

CW715207
Категория

Преобразователь напряжения и электроуровня
Упаковка

TSSOP-24
Описание

TEXAS INSTRUMENTS SN74LVC4245APWT Bus Transceiver, LVC Family, 8Input, 24mA, 6.7ns, 2.7V to 3.6V, TSSOP-24
даташит

Datasheet

Способ оплаты и доставка

SN74LVC4245APWT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74LVC4245APWT Преобразователь напряжения и электроуровня характеристики

Атрибут	Значение атрибута

Часть №	SN74LVC4245APWT
Производитель	TI
Чип воркер Часть №	CW715207
Категория	Преобразователь напряжения и электроуровня
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	24 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Время Задержки Распространения	3.70 ns
Узлы Напряжения	1.52 V, 2.70 V
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
	Развернуть все
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74LVC4245APWT Описание продукта

Description
This 8-bit (octal) noninverting bus transceiver contains two separate supply rails; B port has VCCB, which is set at 3.3 V, and A port has VCCA, which is set at 5 V. This allows for translation from a 3.3-V to a 5-V environment, and vice versa.
Features
• Bidirectional Voltage Translator
• 5.5 V on A Port and 2.7 V to 3.6 V on B Port
• Control Inputs VIH/VIL Levels Are Referenced to VCCA Voltage
• Latch-Up Performance Exceeds 250 mA Per JESD 17
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model
– 200-V Machine Model
– 1000-V Charged-Device Model
Applications
• ATCA Solutions
• CPAP Machines
• Cameras: Surveillance Analog
• Chemical or Gas Sensors
• CT Scanners
• DLP 3D Machine Vision and Optical Networking
• Digital Signage
• ECGs: Electrocardiograms
• Field Transmitters: Pressure Sensors and Temperature Sensors
• High-Speed Data Acquisition and Generation
• HMI (Human Machine Interface)
• RF4CE Remote Controls
• Server Motherboards
• Software Defined Radios (SDR)
• Wireless LAN Cards and Data Access Cards
• X-ray: Medical, Dental, and Baggage Scanners
