SN74LVC1G04DBVT - TI

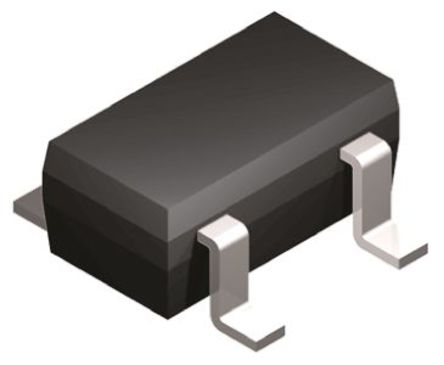

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74LVC1G04DBVT
Производитель

TI
Чип воркер Часть №

CW7462417
Категория

Логический чип
Упаковка

SOT-23-5
Описание

TEXAS INSTRUMENTS SN74LVC1G04DBVT Inverter, 74LVC1G04, 1Input, 32mA, 1.65V to 5.5V, SOT-23-5
даташит

Datasheet

Способ оплаты и доставка

SN74LVC1G04DBVT Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74LVC1G04DBVT Логический чип характеристики

Атрибут	Значение атрибута

Часть №	SN74LVC1G04DBVT
Производитель	TI
Чип воркер Часть №	CW7462417
Категория	Логический чип
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	1.65V (min)
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	3.70 ns
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
	Развернуть все
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74LVC1G04DBVT Описание продукта

The SN74LVC1G04DBVT is a single Inverter. The device performs the Boolean function Y = A\\. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range. Inputs accept voltages up to 5.5V allowing down translation to VCC.
±24mA Output drive at 3.3V
10µA Maximum ICC low power consumption
Maximum tpd of 3.3ns at 3.3V
Ioff supports live insertion, partial power down mode and back drive protection
ESD protection exceeds JESD 22
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br
