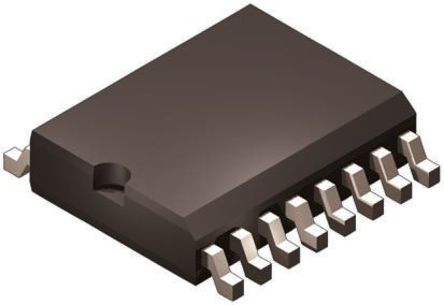

SN74LS145D - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74LS145D
Производитель

TI
Чип воркер Часть №

CW22349303
Категория

Логический контроллер
Упаковка

SOIC-16
Описание

BCD to Decimal Decoder / Driver, LS Family, 10 Output, 80mA, 4.75V to 5.25V, SOIC-16
даташит

Datasheet

Способ оплаты и доставка

SN74LS145D Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74LS145D Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	SN74LS145D
Производитель	TI
Чип воркер Часть №	CW22349303
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	10 Output
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	10 Bit
Узлы Напряжения	5.00 V
Рассеяние Мощности	500 mW
Ширина Ленты	35.0 MHz
Привод Выходного Тока	-50.0 µA
Количество входов	4 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74LS145D Описание продукта

The SN74LS145D is a BCD-to-decimal Decoder or Driver with eight inverters and ten 4-input NAND gates. The inverters are connected in pairs to make BCD input date available for decoding by the NAND gates. Full decoding of valid BCD input logic ensures that all outputs remain off for all invalid binary input conditions. This decoder feature high-performance, NPN output transistors designed for use as indicator/relay drivers or as open-collector logic-circuit drivers. Each input is one series 54LS/74LS standard load, respectively. Inputs and outputs are entirely compatible for use with TTL or DTL logic circuits and the outputs are compatible for interfacing with most MOS integrated circuits.
Full decoding of input logic
80mS sink-current capability
Low power dissipation
