SN74LS07NSR - TI

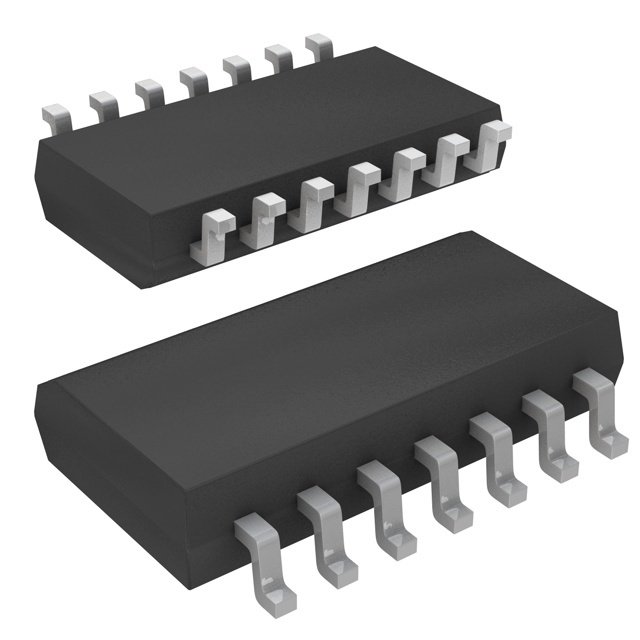

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74LS07NSR
Производитель

TI
Чип воркер Часть №

CW2860113
Категория

Логический контроллер
Упаковка

SOP-14
Описание

Buffer/Driver 6CH Non-Inverting Open Collector Bipolar 14Pin SOP T/R
даташит

Datasheet

Способ оплаты и доставка

SN74LS07NSR Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74LS07NSR Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	SN74LS07NSR
Производитель	TI
Чип воркер Часть №	CW2860113
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOP-14
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	6 Output
Количество Каналов	6 Channel
Количество Стежков	14 Position
Количество Битов	6 Bit
Время Задержки Распространения	30.0 ns
Узлы Напряжения	5.00 V
Рассеяние Мощности	140 mW
Количество Вентилей	6 Gate
Количество входов	6 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	140 mW
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
	Развернуть все
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74LS07NSR Описание продукта

The SN74LS07NSR is a Hex Buffer/Driver features high-voltage open-collector outputs to interface with high-level circuits or for driving high-current loads. It is also characterized for use as buffers for driving TTL inputs. The SN74LS07 device has a rated output voltage of 30V. The maximum sink current is 40mA. These circuits are compatible with most TTL families. Inputs are diode-clamped to minimize transmission-line effects, which simplifies design. Typical power dissipation is 140mW and average propagation delay time is 12ns.
Convert TTL voltage levels to MOS levels
High sink-current capability
Input clamping diodes simplify system design
Open-collector driver for indicator lamps and relays
Green product and no Sb/Br
