SN74HC590AD - TI

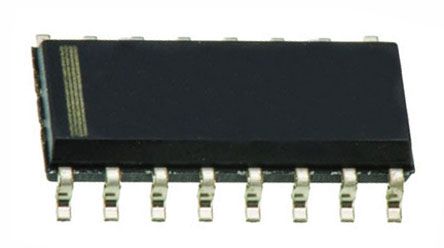

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

SN74HC590AD
Производитель

TI
Чип воркер Часть №

CW13393244
Категория

Логический контроллер
Упаковка

SOIC-16
Описание

TEXAS INSTRUMENTS SN74HC590AD Binary Counter, HC Family, 40MHz, 2V to 6V, SOIC-16
даташит

Datasheet

Способ оплаты и доставка

SN74HC590AD Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

SN74HC590AD Логический контроллер характеристики

Атрибут	Значение атрибута

Часть №	SN74HC590AD
Производитель	TI
Чип воркер Часть №	CW13393244
Категория	Логический контроллер
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Количество Стежков	16 Position
Тактовая Частота	40 MHz
Количество Битов	8 Bit
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
	Развернуть все
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99

SN74HC590AD Описание продукта

The SN74HC590AD is a 8-bit Binary Counter with 3-state output registers. It feeds an 8-bit storage register. The storage register has parallel outputs. Separate clocks are provided for both the binary counter and storage register. The binary counter features direct clear (CCLR\\) and count-enable (CCKEN\\) inputs. A ripple-carry output (RCO\\) is provided for cascading. Expansion is accomplished easily for two stages by connecting RCO\ of the first stage to CCKEN\ of the second stage. Cascading for larger count chains can be accomplished by connecting RCO\ of each stage to the counter clock (CCLK) input of the following stage. CCLK and the register clock (RCLK) inputs are positive-edge triggered. If both clocks are connected together, the counter state always is one count ahead of the register. Internal circuitry prevents clocking from the CE.
High-current 3-state parallel register outputs can drive up to 15 LSTTL loads
Direct clear
80µA Maximum low power consumption
14ns Typical tpd
±6mA Output drive at 5V
1µA Maximum low input current
Green product and no Sb/Br
